Merkmale



Onyx ist ein maschinenraumloser, zentralgeführter Personenaufzug, der durch optimales Fahrverhalten überzeugt. Innovative Antriebstechniken ermöglichen einen energie-effizienten Betrieb. Sie können bis zu 2.000 kg über eine Höhe von bis zu 45 m befördern, und das bei einer Geschwindigkeit von 1,0 bzw. 1,6 m/s. Je nach Geschwindigkeit und Fahrkorbausstattung ist eine reduzierte Schachtgrube bzw. ein minimierter Schachtkopf möglich. Mit modernen Steuerungskomponenten, können mechanische Endschalter ersetzt und Montagezeiten reduziert werden. Basis ist ein sicheres Absolutwertgebersystem, das die Position über ein Magnetband im Schacht erfasst.

320-2000 kg

1,0-1,6 m/s

45 m

Zentralgeführt

Wittur MF-RF Serie*

Einseitige Zuladung oder Durchlader

Seitlich oder zentral öffnend

EN 81-20/EN 81-50/EN 81-21

*Ziehl-Abegg Antrieb ebenfalls verfügbar.

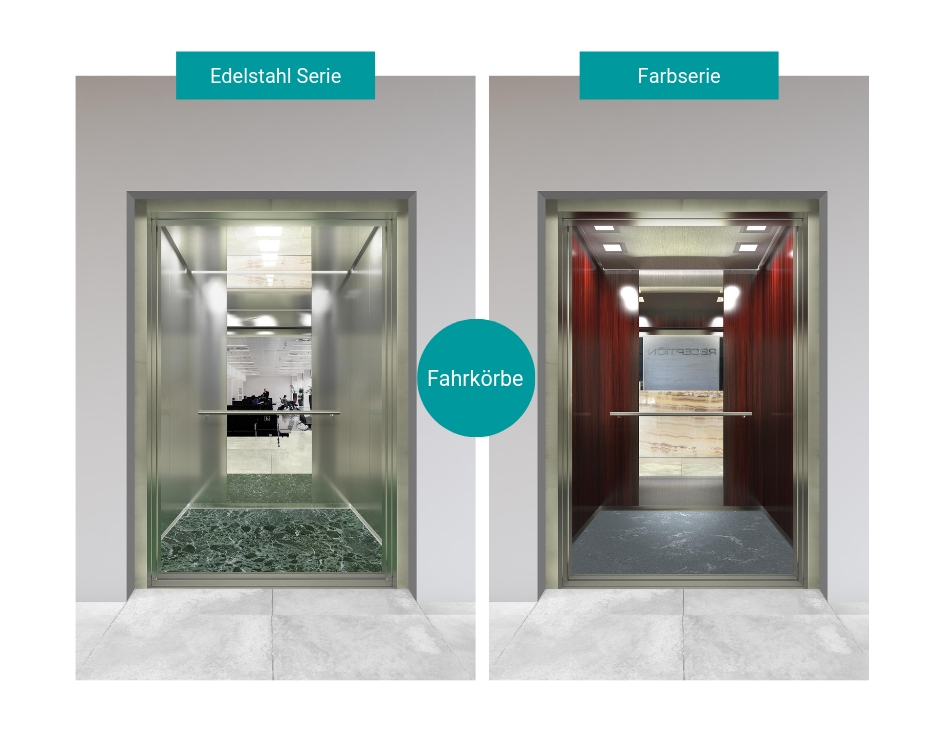

Fahrkörbe



  • Edelstahl Serie
  • Farbserie

*Weitere Informationen finden Sie im Wittur MCS1 Katalog.

Türen









Augusta EVO










Fineline





         Hydra

Antriebe



Ruhig, schnell und komfortabel


WSG-RF




 WSG-MF




System Nennlast Nenn-geschwindigkeit Aufhängung Antriebe* Anschlüsse Seildurchmesser
Onyx 1000 320 kg - 450 kg 1,0 ... 1,6 m/s 2:1 WSG RF.2 Plug & Play ø120 mm
Onyx 1000 630 kg 1,0 ... 1,6 m/s 2:1 WSG RF.2 Plug & Play ø120 mm
Onyx 1000 800 kg 1,0 ... 1,6 m/s 2:1 WSG RF.3 Plug & Play ø120 mm
Onyx 1000 1000 kg 1,0 ... 1,6 m/s 2:1 WSG RF.3 Plug & Play ø120 mm
Onyx 2000 1275 kg 1,0 ... 1,6 m/s 2:1 WSG MF.1 Plug & Play ø210 mm
Onyx 2000 1400 kg 1,0 ... 1,6 m/s 2:1 WSG MF.1 Plug & Play ø210 mm
Onyx 2000 1600 kg 1,0 ... 1,6 m/s 2:1 WSG MF.2 Plug & Play ø210 mm
Onyx 2000 2000 kg 1,0 ... 1,6 m/s 2:1 WSG MF.2 Plug & Play ø210 mm
*Ziehl-Abegg Antrieb ebenfalls verfügbar.

Steuerungen


E-Pack Plus
  • Kompaktes Design: Aufzugsteuerung und Frequenzumrichter in einem Gehäuse
  • Schnelle Montage: Voreingerichteter Schaltschrank inklusive aller Elektro-Komponenten
  • Passt in jeden Schacht: Kompakter Standard-Schaltschrank oder der Schachttürzarge vorgesetzter Schaltschrank und Leistungsteil im Schachtkopf
  • Einfache Updates: Das Handterminal speichert alle Daten auf der integrierten SD Karte
  • Einfache Einstellung: Autotuning, Schacht-Lernfahrt
  • Fernsteuerung: Handterminal mit TFT-Farbdisplay, über CAN-Bus angeschlossen. Installation ohne PC oder sonstige Geräte möglich
  • 5 voreingestellte Komforteinstellungen: Die 5 wichtigsten Einstellungen für eine schnelle Installation
  • Neueste Bedienungsanleitungen: Die Bedienungsanleitungen sind in unterschiedlichen Sprachen in der Firmware gespeichert. Der Zugriff erfolgt über das Handterminal
  • Fortschrittliche Funktionen: Hohe Haltegenauigkeit, Direkteinfahrt, Energiesparmodus, digitale Schacht-Lernfahrt, kurze Stockwerkfahrten ohne zusätzliche Hardware, interner Entstörfilter, interne Gleichstromdrossel, 230 VAC Sicherheitskreisspannung
  • Hand Terminal

Schacht Informations System

Absolute Schachtkopierung von ELGO oder konventionell mit Mehrzahl Schaltern.

E-Pack Max

FST-2XT mit S1 Safety System​


Auf einen Blick
  • Separate Steuerungsplatine und Frequenzumrichter
  • Optimale Koordination zwischen Antrieb und Umrichter
  • Kommunikation zwischen Frequenzumrichter und Steuerungsplatine über DCP
  • Vollzugriff auf Steuerungsplatine und Frequenzumrichter über Datenfernübertragung (Optional)
  • Vereinfachte Schachtlernfahrten
  • Mühelose Erweiterung durch Module oder Software

S1 Safety System
  • Ersetzt konventionelle Schachtkopierung und mechanische Endschalter
  • Reduzierte Materialkosten
  • Reduzierte Montagekosten
  • Operation und Diagnose über FST-2XT Diagnose-Menüs und Selbsttests
  • Schachtkopierung durch LIMAX 33 RED Sensor mit ELGO Magnetband und S1 Safety System

COP-LOP: Tableau-Serie: Sky



Die Tableau-Serie Sky ist kompatibel mit der E-Pack Max Steuerung.



COP-LOP: Ocean Series



Die Tableau-Serie Ocean ist kompatibel mit E-Pack Max & E-Pack Plus Steuerungen.




Produkt Überblick




Nennlast kg 320 450 630 800 1000 1275 1400 1600 2000
Aufhängung   2:1
Nenngeschwindigkeit m/s 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6
Max. Förderhöhe m 45
Durchladung   Optional
Schachtbreite (SB) mm Car Width + 500
Schachttiefe (ST)   Car Depth + 65 + Door Package
Schachtgrube mm 1050
(≥400***)
1150
(≥880***)
1050
(≥400***)
1150
(≥880***)
1050
(≥400***)
1050
(≥880***)
1050
(≥400***)
1150
(≥880***)
1050
(≥400***)
1150
(≥880***)
1050
(≥850***)
1150
(≥950***)
1050
(≥850***)
1150
(≥950***)
1050
(≥850***)
1150
(≥950***)
1050
(≥850***)
1150
(≥950***)
Schachtkopf
mit mechan.
Schutzeinrichtung
mm +500**
(≥2500**)
+700** (≥2700**) +500**
(≥2500**)
+700**
(≥2700**)
+500**
(≥2500**)
+700**
(≥2700**)
+500**(≥2500**) +700**(≥2700**) +500**(≥2500**) +700**(≥2700**) KH/CH+700**(≥2700**) KH/CH+900**(≥2900**) KH/CH+700**(≥2700**) KH/CH+900**(≥2900**) KH/CH+700**(≥2700**) KH/CH+900**(≥2900**) KH/CH+700**(≥2700**) KH/CH+900**(≥2900**)
Schachtkopf
ohne mechan.
Schutzeinrichtung
mm KH/CH+
1200***
/KH/CH+
1600
KH/CH+
1400***
/KH/CH+
800
KH/CH+
1200***
/KH/CH+
1600
KH/CH+
1400*** /KH/CH+
1800
KH/CH+
1200*** /KH/CH+
1600
KH/CH+
1400*** /KH/CH+
1800
KH/CH+
1200***
/KH/CH+
1600
KH/CH+
1400***
/KH/CH+
1800
KH/CH+
1200***
/KH/CH+
1600
KH/CH+
1400***
/KH/CH+
1800
KH/CH+
1600
KH/CH+
1800
KH/CH+
1600
KH/CH+
1800
KH/CH+
1600
KH/CH+
1800
KH/CH+
1600
KH/CH+
1800
Türbreite mm 700-900 700-1200 800-1400
1000-2000
Türhöhe mm 2000-2300* 2000-2300*
2000-2500
Türtyp   Augusta Evo / Hydra / Fineline
Fahrkorbbreite mm 750-1235 755-1475 755-2100 1100-2000 1200-2100 1300-2200
Fahrkorbtiefe mm 1050-1735 1125-1735 1125-2200 1250-2200 1230-2500 1450-2600 1450-2800
Fahrkorb Innenmaß** (KH) mm 2000-2940


* Abhängigkeit vom Türtyp
** KH bezieht sich immer auf eine Fahrkorbhöhe mit Beleuchtung direkt in der Decke.
Bei Beleuchtungen mit abgehängter Decke sind zwingen 60 mm für die Berechnung zu addieren.
*** Einzelprüfungen und Abweichungen möglich
