Gearless synchronous traction machines

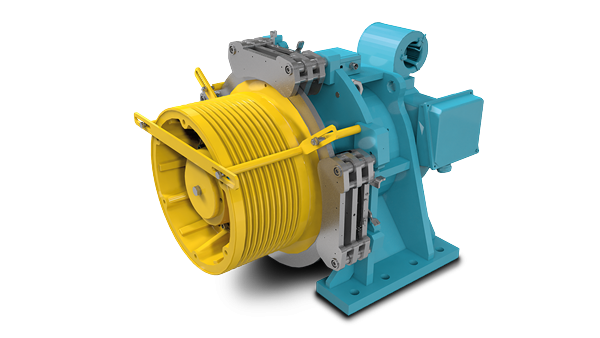

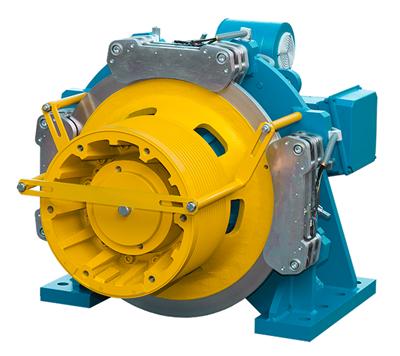

WSG-25

Mid- and High-Rise applications; rope tension in all directions

Descripción

1
2

Features

  • Excelente confort de marcha en altas velocidades
  • (suspensión 2:1 hasta 5m/s)
  • Compacto y extremadamente potente
  • Alta eficiencia, consumo reducido de energía, nivel de ruido extremadamente bajo
  • Construcción sólida para cargas admisibles del eje FS en la polea de tracción de hasta 200kN
  • Sistema de freno de seguridad con desbloqueo electromagnético, frenos multipolares accionados por muelle
  • Contactos para el control de los frenos
  • Certificado de examen de tipo CE según EN81-20/50, utilizable para la solución UCM
  • Polea de tracción intercambiable, bloqueo positivo con el rotor, perfiles de ranura según el sistema de elevación
  • Motor síncrono, 22 polos, con imanes permanentes de alta eficiencia, clase de aislamiento 155 (F)
  • Ventilación de bajo ruido, control de temperatura, caja de bornes
  • Dispositivos de medición compatibles con el inversor
  • Grado de protección IP23M/IP12S
  • Opciones variables en cuanto a tensión, velocidad, par, sistema de medición y parámetros de la polea de tracción
  • Tensión del cable en todas las direcciones
  • Opción: Aprobación UL-CSA

Content of Supply

  • Accionamiento de elevación síncrono con sistema de freno, polea de tracción, sistema de medición (codificador)
  • Diferentes diámetros de la polea de tracción
  • Sistema de dos o tres frenos (opción según la aplicación)
  • Sistema de evacuación mecánica (opcional)
  • Cable de conexión controlado a distancia para el freno (opción)
  • Cable de conexión para el codificador, el motor y el freno (opción)
  • Connecting cable for encoder, motor and brake (option)
  • Coloración seleccionable (opción)
  • Todos los documentos técnicos necesarios para la homologación y el manual de funcionamiento detallado
  • Ejecución UL/CSA (opción))


Technical sheet



    WSG-25
Suspension 2:1 Rated Load up to [kg] 4.000
Rated Speed [m/s] 1,0 ... 5,0
Suspension 1:1 Rated Load up to [kg] 2.000
Rated Speed [m/s] 2,0 ... 10,0
Shaft load up to [kN] 200
Traction sheave diameter [mm] 650, 750
EU Type examination certification EU-BD 908
UL/CSA approved yes
Motor synchronous,
22 poles
Dimension (approx.) [mm] 1000 x 1092 x 1275
Weight (approx.) [kg] 1.775 ... 1.925
