Características



 320-2500 kg

 1,0-3,0 m/s

 160 m

 Guía central

 Serie Wittur SF-MF-LF*

Entrada individual o doble

Apertura lateral o central

Sistema integral o solo kit mecánico

 EN 81-20/EN 81-50/EN 81-21
 EN 81-28/EN 81-70/EN 81-71

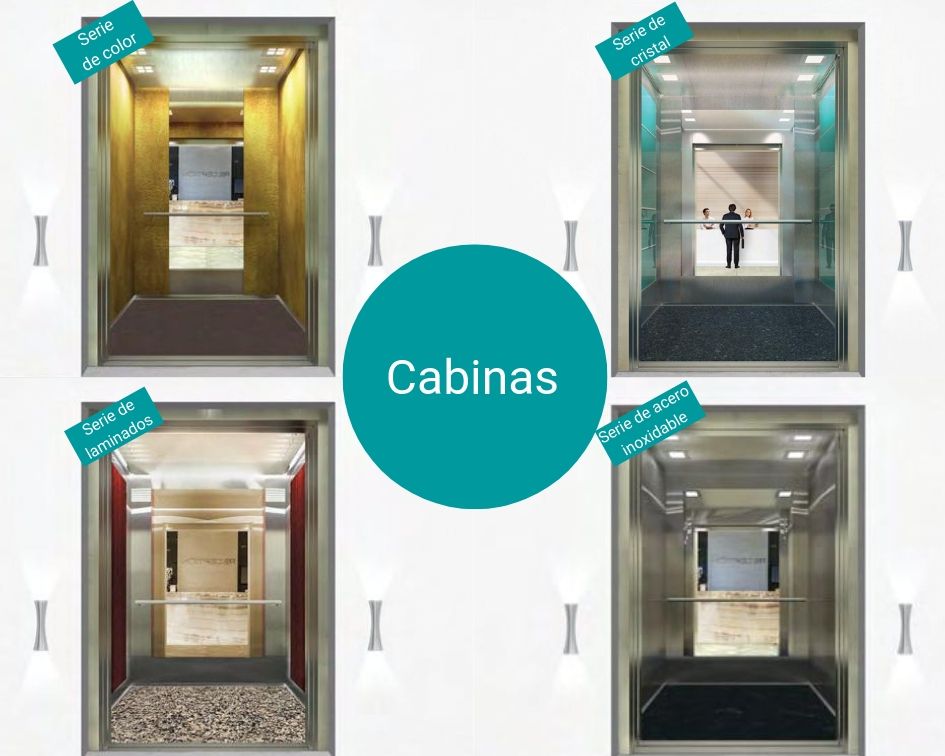

Cabinas



  • Serie de acero inoxidable
  • Serie de color
  • Serie de laminados
  • Serie de cristal

*Consulte el catálogo de cabinas Wittur MCS1 para más información.


Cabinas especiales



Wittur ofrece distintos tipos de cabinas especiales, como cabinas panorámicas que pueden adaptarse a cualquier situación y personalizables con multitud de acabados.

Póngase en contacto con LM Liftmaterial para más información (info.lm.de@wittur.com)


  • Cabinas panorámicas

Wittur suministra cabinas panorámicas totalmente transparentes que se adaptan fácilmente tanto a entornos tecnológicos como a los espacios más refinados y prestigiosos.





Puertas









 Augusta EVO





Core**






Fineline





          Hydra






Pegasus






*Consulte el catálogo de puertas Wittur para más información.
**Disponible únicamente en mercados seleccionados (Turquía, China e India).

Accionamiento



Desplazamiento silencioso, rápido y cómodo

WSG-SF   WSG-MF   WSG-S3


Sistema Carga nominal Suspensión Velocidad nominal Accionamiento* Conexión Diámetro de tracción Potencia
W Line 320 320 kg 2:1 1,0 m/s WSG-SF 1 Plug & Play ø240 mm 2,3 kW
Caja de terminales
W Line 400-500 400-450 kg 2:1 1,0 ... 1,6 m/s WSG-SF 2 Plug & Play  ø240 mm 3 ... 4,8 kW
Caja de terminales
W Line 630 630 kg 2:1 1,0 ... 1,6 m/s  WSG-SF 3 / WSG-SF-S  Plug & Play ø240 mm 4 ... 6,4 kW
Caja de terminales
2,0 m/s  WSG-SF 4  Plug & Play ø240 mm 11,3 kW
Caja de terminales
W Line 800 800 kg 2:1 1,0 ... 1,6 m/s WSG-SF S Plug & Play ø240 mm 4,8 ... 7,74 kW
Caja de terminales
2,0 m/s WSG-SF 4 Plug & Play ø240 mm 11,3 kW
Caja de terminales
2,5 m/s WSG-S3.4 Caja de terminales ø320 mm 28,1 kW
W Line 1000 1000 kg 2:1 1,0 ... 1,6 m/s WSG-SF 4 Plug & Play ø240 mm 5,7 ... 9,1 kW
Caja de terminales
2,0 m/s WSG-MF 1 Plug & Play ø320 mm 17,5 kW
Caja de terminales
2,5 ... 3,0 m/s WSG-S3.4 Caja de terminales ø320 mm - ø400 mm  22,5 kW
W Line 1275 1275 kg 2:1 1,0 ... 1,6 m/s WSG-MF 2 Plug & Play ø320 mm 8,7 ... 14 kW
Caja de terminales
2,0 m/s WSG-MF 3 Plug & Play ø320 mm 22,5 kW
Caja de terminales
2,5 ... 3,0 m/s WSG-S3.4 Caja de terminales ø400 mm 22,5 kW
W Line 1600 1600 kg 2:1 1,0 ... 2,0 m/s WSG-MF 3 Plug & Play ø320 mm 11,2 ... 22,5 kW
Caja de terminales
2,5 ... 3,0 m/s WSG-S3.5 Caja de terminales ø400 mm 30 ... 35,9 kW
W Line 2000 2000 kg 2:1 1,0 ... 2,5 m/s WSG-S3.6 Caja de terminales ø400 mm 16,4 ... 41,3 kW
W Line 2500 2500 kg 2:1 1,0 ... 2,0 m/s WSG-S3.6 Caja de terminales ø400 mm 16,4 ... 33 kW
* Ziehl-Abegg drive series are also available

Controlador


E-Pack Evo
  • Rango de potencia: de 4 kW a 22 kW
  • Silencioso: funcionamiento sin ruido gracias al sistema sin contacto (Safe Torque Off-STO)
  • Diseño basado en DSP: máximo nivel de eficacia y comodidad
  • Instalación rápida: armario eléctrico premontado con todos los componentes eléctricos
  • Control de grupo: para grupos de hasta 8 ascensores
  • Hardware: filtro RFI e inductancia de red incorporados
  • Puertos: USB y Ethernet
  • Acceso remoto: acceso remoto por Internet
  • Control de acceso: control de acceso integrado y posibilidad de acceso VIP
  • Terminal de mano TFT
  • Fácil de actualizar: el terminal de mano almacena todos los datos de la tarjeta SD integrada

E-Pack Plus
  • Dimensiones compactas: control integrado con convertidor de frecuencia
  • Instalación rápida: armario eléctrico premontado con todos los componentes eléctricos
  • Apto para todo tipo de hueco: armario eléctrico de tamaño compacto o con un panel de servicio delante del marco de la puerta de piso y la unidad de potencia en la huida del hueco
  • Fácil de actualizar: el terminal de mano almacena todos los datos de la tarjeta SD integrada
  • Fácil de configurar: ajuste automático del motor, función de reconocimiento del hueco
  • Control remoto: conexión CAN-Bus entre el terminal de mano con pantalla TFT a color y el ascensor. No se requiere ordenador
  • 5 parámetros de confort preconfigurados: los 5 parámetros más importantes para una instalación rápida y segura
  • Acceso ininterrumpido a los manuales más recientes: acceso al firmware más actualizado desde el terminal de mano
  • Ventajas adicionales: parada de alta precisión, retracción con puerta de apertura, modo de ahorro de energía, renivelación, trayectos cortos, filtro EMC y bobina de corriente continua integrados, circuito de seguridad 230 VAC
  • Terminal de mano

Sistema de información del hueco

Sistema de información integral del hueco mediante ELGO o sistema de copia convencional del hueco con conmutadores magnéticos.


E-Pack Max
FST-2XT con sistema de seguridad S1



De un vistazo
  • Panel de control separado y convertidor de frecuencia
  • Coordinación óptima entre el accionamiento y el convertidor
  • Comunicación entre el convertidor de frecuencia y el panel de control a través de DCP
  • Acceso integral al panel de control y el convertidor de frecuencia mediante la transmisión de datos remota (opcional)
  • Proceso de aprendizaje más sencillo
  • Panel fácilmente ampliable con módulos o software


Sistema de seguridad S1​
  • Sustituye el sistema de información convencional y las funciones de seguridad mecánica
  • Menos gastos de material
  • Menos gastos de montaje
  • Operación y diagnóstico a través del menú de diagnóstico FST 2XT
  • Información del hueco mediante el sensor LIMAX 33 RED con cinta magnética ELGO y el sistema de seguridad S1


COP-LOP: Serie Wave



La serie Wave es compatible con el controlador E-Pack Plus.



COP-LOP: Serie Sky



La serie Sky es compatible con los controladores E-Pack Max y E-Pack Plus.



COP-LOP: Serie Ocean



La serie Ocean es compatible con los controladores E-Pack Max y E-Pack Plus.





COP-LOP: Serie Sunset



La serie Sunset es compatible con el controlador E-Pack Evo.



Descripción del producto



Carga nominal kg 320 400 450 630 800 1000 1275 1600 2000 2500
Suspensión   2:1
Velocidad nominal m/s 1,0 1,0 1,0 / 1,6 1,0 / 1,6 / 2,0 1,0 / 1,6 / 2,0 / 2,5 1,0 / 1,6 / 2,0 / 2,5 / 3,0 1,0 / 1,6 / 2,0 / 2,5 / 3,0 1,0 / 1,6 / 2,0 / 2,5 / 3,0 1,0 / 1,6 / 2,0 / 2,5 1,0 / 1,6 / 2,0
Altura máx. de recorrido m 30 30 30 / 60  30 / 60 / 90 30 / 60 / 90 / 120 30 / 60 / 90 / 120 30 / 60 / 90 / 120 / 160  30 / 90 / 60 / 120 / 160 30 / 60 / 90 / 120 30 / 60 / 90
Abierto   Optional
Ancho mín. del hueco mm CIW + 530 CIW + 535 CIW + 700
Profundidad mín. del hueco mm CID + ESD + 82,5 + Door Package
Foso estándar mín. mm 950 950 950 /1050 950 / 1050 / 1200 950 / 1050 / 1200 / 1550 950 / 1050 / 1200 / 1550 / 1820 950 / 1050 / 1200 / 1550 / 1820 950 / 1050 / 1200 / 1550 / 1820 1200 / 1300 / 1400 / 1550 1200 / 1300 / 1400
Huida estándar mín. mm 3420 3420 3420 / 3590 3420 / 3590 / 3870 3420 / 3590 / 3870 / 4540 3420 / 3590 / 3870 / 4540 / 4810 3900 / 4050 / 4200 / 4640 / 4810 3970 / 4050 / 4200 / 4640 / 4810 4000 / 4160 / 4310 / 4640  4000 / 4160 / 4310
Foso reducido mín.** mm 500 / 900 950 / 1050
Altura de dintel reducida mín. ** mm CIH + 750 (500 ****) / CIH + 900 CIH + 1450 / CIH + 1600 CIH + 1600 / CIH + 1750
Anchura de puerta mm 700 - 1000 1000 - 1300
Altura de puerta mm 2000 - 2600
Tipo de puerta   Core / Augusta / Hydra / Pegasus / Fineline
Anchura interna de la cabina
CIW)***
mm 900 1100 1000 1100 1350 1100 1200 1400 1500 1800
Profundidad interna de la cabina(CID)*** mm 1000 1000 1250 1400 1400 2100 2300 2400 2700 2700
Altura interna de la cabina(CIH) mm 2000 - 3000
*Dimensiones válidas: hasta 1000 kg con altura interna de la cabina de 2150 mm; de 1275 kg a 2500 kg con altura interna de la cabina de 2250 mm. Barandilla de seguridad con 700 mm de altura.
**Espacio del foso y huida reducidos disponibles para 1 m/s y 1,6 m/s; cadena de compensación incluida en 1,6 m/s. Posibilidad de aplicar una barandilla plegable para alturas constructivas reducidas.
***La anchura y la profundidad interna de la cabina son valores de referencia según la carga nominal. Disponemos de otros tamaños.
****El valor es válido con el sistema de información total del hueco.









¿No encuentras lo que buscas?

Podemos ofrecer soluciones personalizadas para sus necesidades específicas.
