Características



Onyx é um elevador de passageiros sem casa de máquinas, com guia central, que garante um conforto ideal. Com a sua inovadora tecnologia de acionamento, é possível um funcionamento de grande eficiência energética. Capacidade até 2000 kg, altura de elevação até 45 m e gama de velocidade de 1,0 ou 1,6 m/s. Poço ou topos de caixa reduzidos tornam-se possíveis em função da velocidade e acabamentos.
Em conjunto com novos componentes do controlador, podemos oferecer formas de reduzir os tempos de instalação. O sistema usa um transmissor de valores absolutos para monitorizar com precisão a posição do elevador na caixa e pode oferecer portas com pré-abertura como padrão.


320-2000 kg

1,0-1,6 m/s

45 m

Com guia central

Série Wittur MF-RF*

Entrada simples ou dupla

Abertura lateral ou central

EN 81-20/EN 81-50/EN 81-21

*Também disponíveis séries de acionamentos Ziehl-Abegg

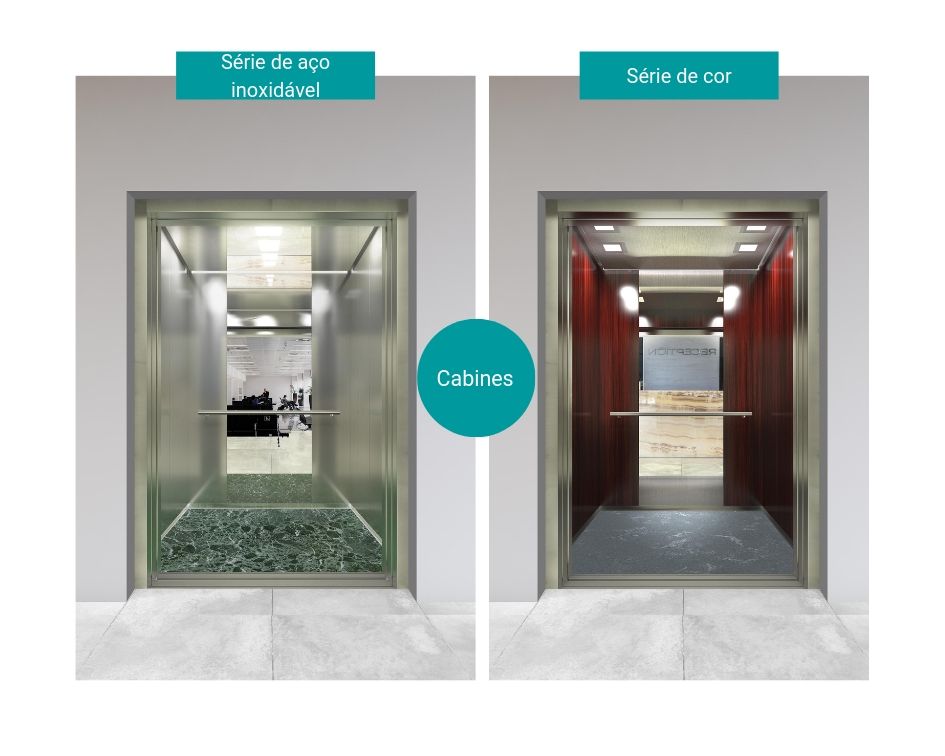

Cabines



  • Série de aço inoxidável
  • Série de cor

* Consulte o catálogo de cabines Wittur MCS1 para obter mais informações.


Portas








Augusta EVO










Fineline





         Hydra


*Consulte o catálogo de portas Wittur para obter mais informações.

Acionamentos



Deslocação suave, rápida e confortável



WSG-RF




Sistema Carga nominal Velocidade Suspensão Modelo de acionamento* Ligação Diâmetro do cabo
Onyx 1000 320 kg - 450 kg 1,0 ... 1,6 m/s 2:1 WSG RF.2 Plug & Play ø120 mm
Onyx 1000 630 kg 1,0 ... 1,6 m/s 2:1 WSG RF.2 Plug & Play ø120 mm
Onyx 1000 800 kg 1,0 ... 1,6 m/s 2:1 WSG RF.3 Plug & Play ø120 mm
Onyx 1000 1000 kg 1,0 ... 1,6 m/s 2:1 WSG RF.3 Plug & Play ø120 mm
Onyx 2000 1275 kg 1,0 ... 1,6 m/s 2:1 WSG MF.1 Plug & Play ø210 mm
Onyx 2000 1400 kg 1,0 ... 1,6 m/s 2:1 WSG MF.1 Plug & Play ø210 mm
Onyx 2000 1600 kg 1,0 ... 1,6 m/s 2:1 WSG MF.2 Plug & Play ø210 mm
Onyx 2000 2000 kg 1,0 ... 1,6 m/s 2:1 WSG MF.2 Plug & Play ø210 mm
* Também disponíveis séries de acionamentos Ziehl-Abegg.

Controlador



E-Pack Plus
  • Dimensões compactas: controlo integrado com inversor de frequência
  • Instalação rápida: armário de comando pré-configurado, completo com todos os componentes elétricos
  • Adequa-se a todas as caixas: com armário de controlo de dimensões compactas ou com painel de serviço à frente do caixilho da porta de patamar e a unidade de potência no interior do topo da caixa
  • Atualização fácil: o terminal manual guarda todos os dados no cartão SD integrado
  • Regulação simples: afinação automática do motor, funções de aprendizagem da caixa
  • Controlo remoto: ligação can bus entre o terminal manual com ecrã TFT a cores e o elevador. Sem necessidade de PC
  • 5 parâmetros de conforto pré-definidos: os 5 parâmetros mais importantes para uma instalação rápida e segura
  • Acesso permanente aos manuais mais recentes: com o terminal manual, é possível aceder ao firmware mais recente em qualquer momento
  • Outras vantagens: alta precisão de paragem, retração com a abertura da porta, modo de poupança de energia, renivelamento, pequeno curso entre pisos, filtro CEM integrado e estrangulador CC, circuito de segurança 230 VCA
  • Terminal manual

Sistema de informação da caixa

Sistema de informação da caixa absoluto da ELGO ou sistema de cópia da caixa convencional com interruptores magnéticos.


E-Pack Max
FST-2XT com Sistema de Segurança S1



Visão geral
  • Painel de controlo separado e inversor de frequência
  • Coordenação ideal entre o acionamento e o inversor
  • Comunicação entre o inversor de frequência e o painel de controlo via DCP
  • Acesso total ao painel de controlo e inversor de frequência através de transmissão remota de dados (opcional)
  • Processo de aprendizagem mais fácil
  • Painel facilmente expansível com módulos ou software

Sistema de Segurança S1
  • Substitui o sistema de informações convencional e as funções de segurança mecânicas
  • Custos de material reduzidos
  • Custos de montagem reduzidos
  • Operação e diagnóstico através de ecrã de orientação Fst 2xt
  • Informações da caixa através de sensor LIMAX 33 RED com fita magnética ELGO e Sistema de Segurança S1

COP-LOP: Serié Sky



A série Sky é compatível com o controlador E-Pack Max e E-Pack Plus.



COP-LOP: Serié Ocean



A série Ocean é compatível com o controlador E-Pack Max e E-Pack Plus.






Visão geral do produto



Carga nominal kg 320 450 630 800 1000 1275 1400 1600 2000
Suspensão   2:1
Velocidade nominal m/s 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6
Altura máx. de elevação m 45
Entradas opostas   Optional
Largura mín. da caixa mm Car Width + 500
Profundidade mín. da caixa   Car Depth + 65 + Door Package
Poço mm 1050
(≥400***)
1150
(≥880***)
1050
(≥400***)
1150
(≥880***)
1050
(≥400***)
1050
(≥880***)
1050
(≥400***)
1150
(≥880***)
1050
(≥400***)
1150
(≥880***)
1050
(≥850***)
1150
(≥950***)
1050
(≥850***)
1150
(≥950***)
1050
(≥850***)
1150
(≥950***)
1050
(≥850***)
1150
(≥950***)
Topo da caixa com guarda mecânica mm +500**
(≥2500**)
+700** (≥2700**) +500**
(≥2500**)
+700**
(≥2700**)
+500**
(≥2500**)
+700**
(≥2700**)
+500**(≥2500**) +700**(≥2700**) +500**(≥2500**) +700**(≥2700**) KH/CH+700**(≥2700**) KH/CH+900**(≥2900**) KH/CH+700**(≥2700**) KH/CH+900**(≥2900**) KH/CH+700**(≥2700**) KH/CH+900**(≥2900**) KH/CH+700**(≥2700**) KH/CH+900**(≥2900**)
Topo da caixa sem
guarda mecânica
mm KH/CH+
1200***
/KH/CH+
1600
KH/CH+
1400***
/KH/CH+
800
KH/CH+
1200***
/KH/CH+
1600
KH/CH+
1400*** /KH/CH+
1800
KH/CH+
1200*** /KH/CH+
1600
KH/CH+
1400*** /KH/CH+
1800
KH/CH+
1200***
/KH/CH+
1600
KH/CH+
1400***
/KH/CH+
1800
KH/CH+
1200***
/KH/CH+
1600
KH/CH+
1400***
/KH/CH+
1800
KH/CH+
1600
KH/CH+
1800
KH/CH+
1600
KH/CH+
1800
KH/CH+
1600
KH/CH+
1800
KH/CH+
1600
KH/CH+
1800
Largura da porta mm 700-900 700-1200 800-1400
1000-2000
Altura da porta mm 2000-2300* 2000-2300*
2000-2500
Tipo de porta   Augusta Evo / Hydra / Fineline
Largura da cabine mm 750-1235 755-1475 755-2100 1100-2000 1200-2100 1300-2200
Profundidade da cabine mm 1050-1735 1125-1735 1125-2200 1250-2200 1230-2500 1450-2600 1450-2800
Altura interna da cabine** mm 2000-2940
* Em função do tipo de porta.
** O topo da caixa refere-se sempre a uma altura da cabina com iluminação diretamente no teto. No caso de iluminação com um teto suspenso, é necessário adicionar 60 mm para o cálculo.
*** São possíveis testes individuais e desvios.
