Cechy szczególne



Onyx jest centralnie prowadzonym dźwigiem osobowym bez maszynowni, który przekonuje optymalną charakterystyką jazdy. Innowacyjne urządzenia napędowe umożliwiają energooszczędne działanie. Mogą one transportować ciężar do 2.000 kg na wysokość do 45 m z prędkością od 1,0 wzgl. 1,6 m/sek. W zależności od prędkości i wyposażenia kabiny dźwigu możliwe jest zmniejszone podszybie wzgl. zminimalizowane nadszybie.

Dzięki nowoczesnym komponentom sterowniczym możliwa jest redukcja czasu montażu. Podstawą jest bezpieczny system nadajników wartości bezwzględnych, który zapisuje pozycje w szybie za pomocą taśmy magnetycznej i standardowo posiada zawczasu otwierające się drzwi.


320-2000 kg

1,0-1,6 m/s

45 m

Centralnie prowadzony

Seria Wittur MF-RF *

Wejście z jednej strony lub z dwóch przeciwległych stron

Otwierany z bocznie lub centralnie

EN 81-20/EN 81-50/EN 81-21

*Dostępny również napęd Ziehl-Abegg.

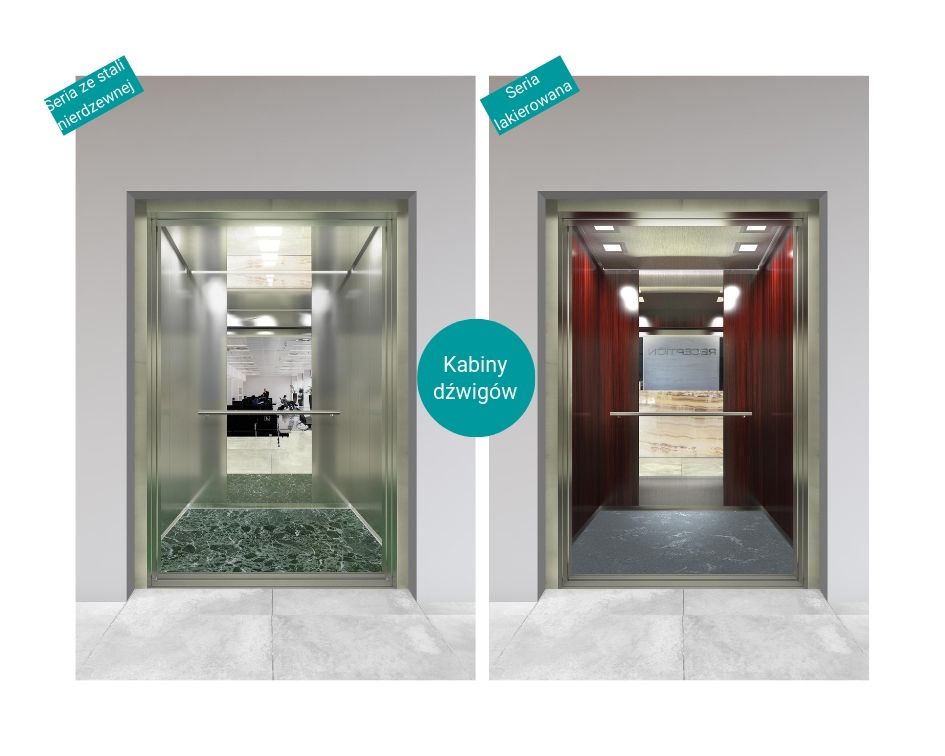

Kabiny dźwigów



  • Seria ze stali nierdzewnej
  • Seria lakierowana
*Bardziej szczegółowe informacje podane są w katalogu MCS1 firmy Wittur.

Drzwi








Augusta EVO

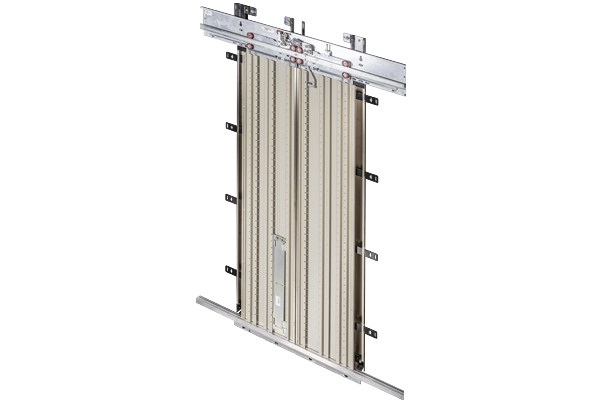

Fineline






         Hydra


*Bardziej szczegółowe informacje podane są w katalogu drzwi firmy Wittur.

Napędy



Ciche, szybkie i komfortowe

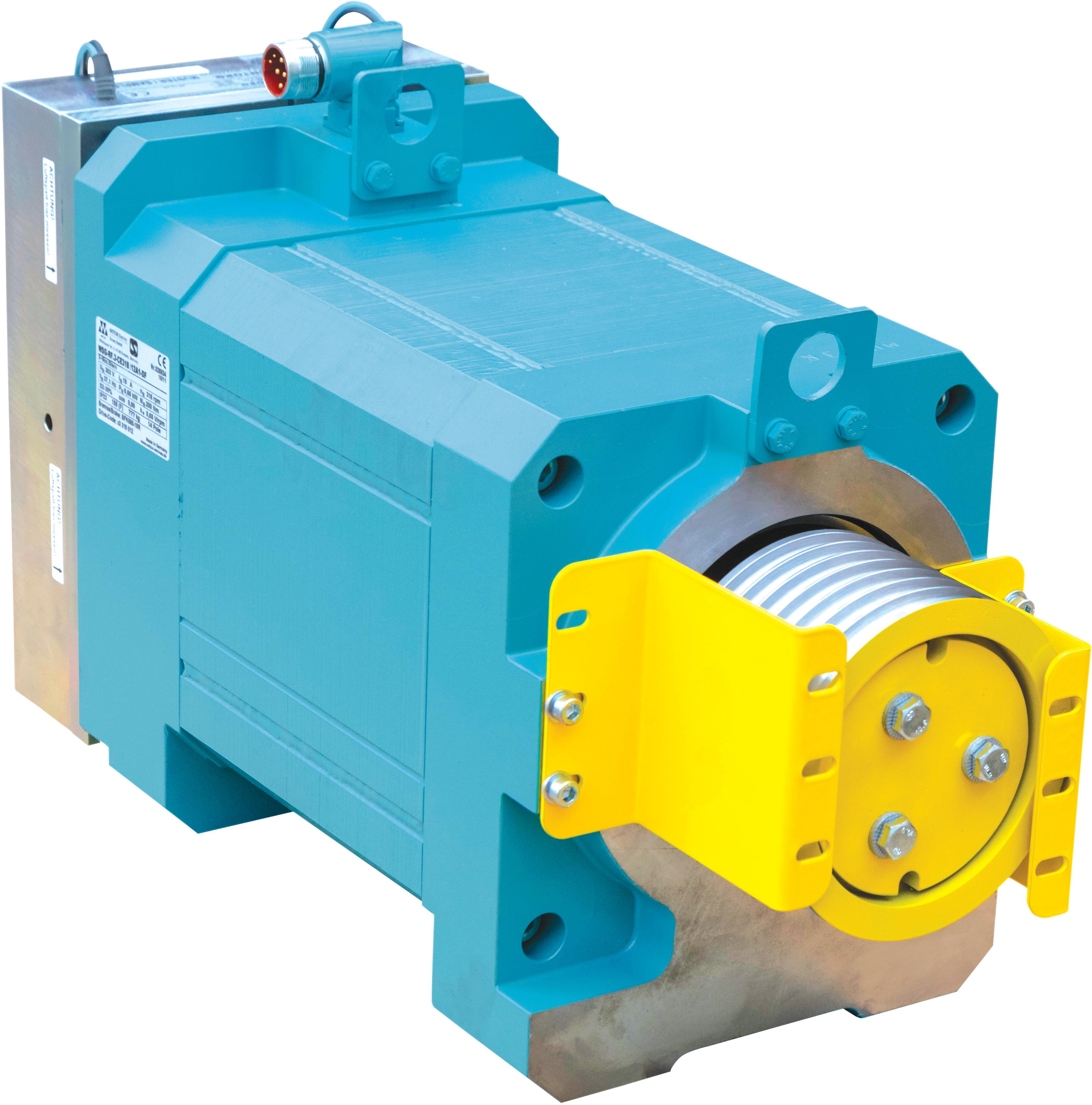

WSG-RF





System Udźwig znamionowy Prędkość Zawieszenie Napędy* Przyłącza Średnica liny
Onyx 1000 320 kg - 450 kg 1,0 ... 1,6 m/s 2:1 WSG RF.2 Plug & Play ø120 mm
Onyx 1000 630 kg 1,0 ... 1,6 m/s 2:1 WSG RF.2 Plug & Play ø120 mm
Onyx 1000 800 kg 1,0 ... 1,6 m/s 2:1 WSG RF.3 Plug & Play ø120 mm
Onyx 1000 1000 kg 1,0 ... 1,6 m/s 2:1 WSG RF.3 Plug & Play ø120 mm
Onyx 2000 1275 kg 1,0 ... 1,6 m/s 2:1 WSG MF.1 Plug & Play ø210 mm
Onyx 2000 1400 kg 1,0 ... 1,6 m/s 2:1 WSG MF.1 Plug & Play ø210 mm
Onyx 2000 1600 kg 1,0 ... 1,6 m/s 2:1 WSG MF.2 Plug & Play ø210 mm
Onyx 2000 2000 kg 1,0 ... 1,6 m/s 2:1 WSG MF.2 Plug & Play ø210 mm
*Dostępny jest również napęd Ziehl-Abegg.

Układ sterujący


E-Pack Plus
  • Kompaktowa konstrukcja: układ sterowania windą oraz przemiennik częstotliwości w jednej obudowie
  • Szybki montaż: uprzednio przygotowana szafa sterownicza łącznie ze wszystkimi komponentami elektrycznymi
  • Nadaje się do każdego szybu: kompaktowa standardowa szafa sterownicza lub szafa sterownicza usytuowana w ościeżnicy szybu a układ mocy w nadszybiu
  • Łatwe aktualizacje: terminal ręczny zapisuje wszystkie dane na zintegrowanej karcie SD
  • Łatwe ustawianie: automatyczne strojenie, jazda uczenia się szybu
  • Układ sterowania zdalnego: terminal ręczny z kolorowym wyświetlaczem TFT, podłączony poprzez magistralę CAN. Instalacja możliwa bez użycia PC.
  • 5 wstępnie nastawionych ustawień komfortowych: 5 najważniejszych ustawień dla potrzeb szybkiej instalacji
  • W każdej chwili możliwy dostęp do najnowszych instrukcji obsługi: dostęp do oprogramowania sprzętowego odbywa się poprzez terminal ręczny
  • Pozostałe zalety: duża dokładność, bezpośrednie wejście, tryb oszczędzania energii, powrót, krótkie przejazdy pomiędzy piętrami, wewnętrzny filtr przeciwzakłóceniowy, wewnętrzny dławik stałoprądowy, napięcie obwodu bezpieczeństwa 230 VAC
  • Terminal ręczny

System informacji szybu
Absolutne kopiowanie szybu za pomocą ELGO lub konwencjonalnie z pomocą wyłączników magnetycznych.

E-Pack Max
FST-2XT z systemem bezpieczeństwa S1

W skrócie
  • Osobna płytka sterująca i przemiennik częstotliwości
  • Optymalna koordynacja pomiędzy napędem i przemiennikiem
  • Komunikacja pomiędzy przemiennikiem częstotliwości i płytką układu sterowania poprzez procesor DCP
  • Pełny dostęp do płytki układu sterowania i przemiennika częstotliwości za pomocą transmisji danych (opcja)
  • Uproszczone przejazdy uczenia się
  • Łatwe rozszerzenie za pomocą modułów lub oprogramowania

S1 System bezpieczeństwa​
  • Zstępuje konwencjonalne kopiowanie szybu i mechaniczne wyłączniki krańcowe
  • Obniżone koszty materiałowe
  • Obniżone koszty montażu
  • Działanie i diagnostyka za pomocą menu diagnostycznego FST-2XT i testu samoistnego
  • Kopiowanie szybu za pomocą czujnika LIMAX 33 RED z taśmą magnetyczną ELGO i systemem bezpieczeństwa S1


COP-LOP: Seria Sky



Seria Sky jest kompatybilna z układem sterowania E-Pack Max & E-Pack Plus.



COP-LOP: Seria Ocean



Seria Ocean jest kompatybilna z układem sterowania E-Pack Max & E-Pack Plus.






Przegląd produktu



Udźwig znamionowy kg 320 450 630 800 1000 1275 1400 1600 2000
Zawieszenie   2:1
Prędkość znamionowa m/s 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6
Maks. wysokość podnoszenia. m 45
Wejście z dwóch przeciwległych stron   Optional
Min. szerokość szybu mm Car Width + 500
Min. głębokość szybu   Car Depth + 65 + Door Package
Podszybie mm 1050
(≥400***)
1150
(≥880***)
1050
(≥400***)
1150
(≥880***)
1050
(≥400***)
1050
(≥880***)
1050
(≥400***)
1150
(≥880***)
1050
(≥400***)
1150
(≥880***)
1050
(≥850***)
1150
(≥950***)
1050
(≥850***)
1150
(≥950***)
1050
(≥850***)
1150
(≥950***)
1050
(≥850***)
1150
(≥950***)
Nadszybie z mechanicznym urządzeniem zabezpieczającym  mm +500**
(≥2500**)
+700** (≥2700**) +500**
(≥2500**)
+700**
(≥2700**)
+500**
(≥2500**)
+700**
(≥2700**)
+500**(≥2500**) +700**(≥2700**) +500**(≥2500**) +700**(≥2700**) KH/CH+700**(≥2700**) KH/CH+900**(≥2900**) KH/CH+700**(≥2700**) KH/CH+900**(≥2900**) KH/CH+700**(≥2700**) KH/CH+900**(≥2900**) KH/CH+700**(≥2700**) KH/CH+900**(≥2900**)
Nadszybie bez mechanicznego urządzenia zabezpieczającego mm KH/CH+
1200***
/KH/CH+
1600
KH/CH+
1400***
/KH/CH+
800
KH/CH+
1200***
/KH/CH+
1600
KH/CH+
1400*** /KH/CH+
1800
KH/CH+
1200*** /KH/CH+
1600
KH/CH+
1400*** /KH/CH+
1800
KH/CH+
1200***
/KH/CH+
1600
KH/CH+
1400***
/KH/CH+
1800
KH/CH+
1200***
/KH/CH+
1600
KH/CH+
1400***
/KH/CH+
1800
KH/CH+
1600
KH/CH+
1800
KH/CH+
1600
KH/CH+
1800
KH/CH+
1600
KH/CH+
1800
KH/CH+
1600
KH/CH+
1800
Szerokość drzwi mm 700-900 700-1200 800-1400
1000-2000
Wysokość drzwi mm 2000-2300* 2000-2300*
2000-2500
Typ drzwi   Augusta Evo / Hydra / Fineline
Szerokość kabiny dźwigu mm 750-1235 755-1475 755-2100 1100-2000 1200-2100 1300-2200
Głębokość kabiny dźwigu mm 1050-1735 1125-1735 1125-2200 1250-2200 1230-2500 1450-2600 1450-2800
Wymiar wewnętrzny kabiny dźwigu (KH)** mm 2000-2940
* W zależności od typu drzwi
** Głębokość kabiny KH odnosi się zawsze do wysokości kabiny dźwigu z oświetleniem bezpośrednio w suficie. W przypadku oświetlenia z podwieszanym sufitem w wyliczeniu należy obowiązkowo dodać 60 mm.
*** Badania pojedyncze i odstępstwa są możliwe.
