Cechy szczególne



320-2500 kg

1,0-3,0 m/s

160 m

Centralne prowadzenie

Seria Wittur SF-MF-LF*

Wejście z jednej strony lub z dwóch przeciwległych stron

Otwieranie boczne lub centralne

Kompletny system lub zestaw mechaniczny

EN 81-20/EN 81-50/EN 81-21
EN 81-28/EN 81-70/EN 81-71

*Dostępny jest również napęd Ziehl-Abegg.

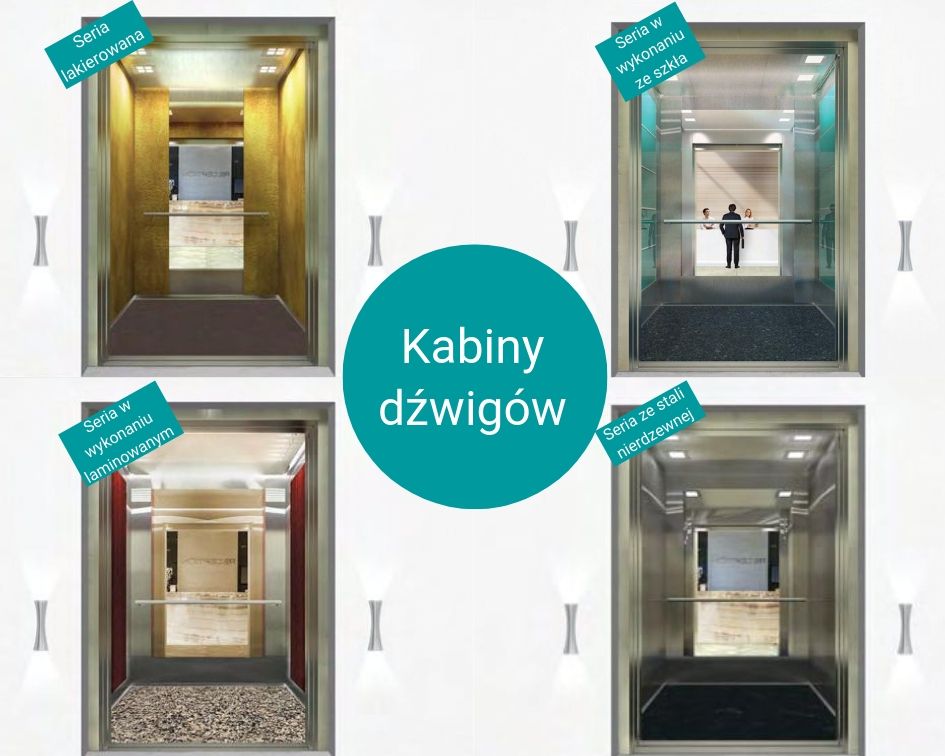

Kabiny dźwigów



  • Seria ze stali nierdzewnej
  • Seria lakierowana
  • Seria w wykonaniu laminowanym
  • Seria w wykonaniu ze szkła
*Bardziej szczegółowe informacje podane są w katalogu kabin dźwigowych Wittur MCS1.

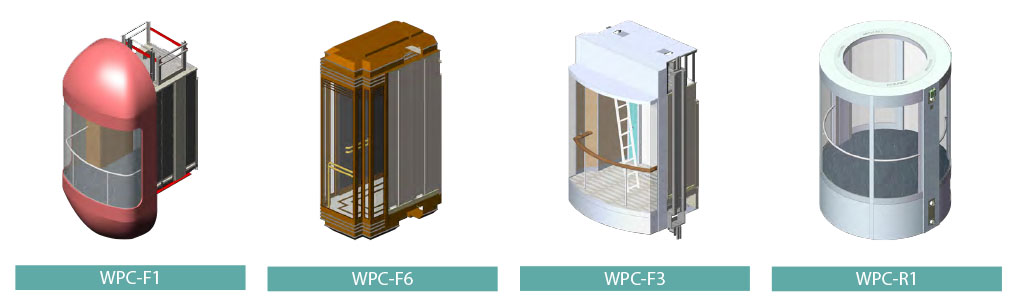

Specjalne kabiny dźwigów


Firma Wittur oferuje różne kabiny dźwigów, na przykład kabiny panoramiczne, które dostosowane są do każdego położenia zabudowy i mogą być wyposażane stosownie do wymagań klienta.

Firma Wittur dostarcza kabiny dźwigów przeźroczyste, które doskonale nadają się zarówno do budynków zaawansowanych technicznie jak również do prestiżowych budynków reprezentacyjnych.




Wykończenia





*Bardziej szczegółowe informacje podane są w katalogu kabin dźwigowych Wittur MCS1.

Drzwi

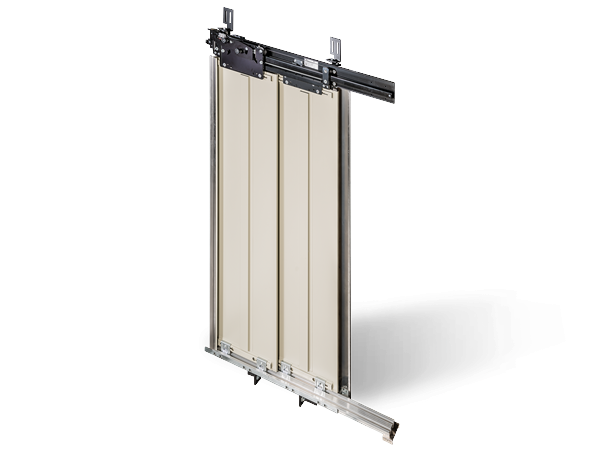

 Augusta EVO

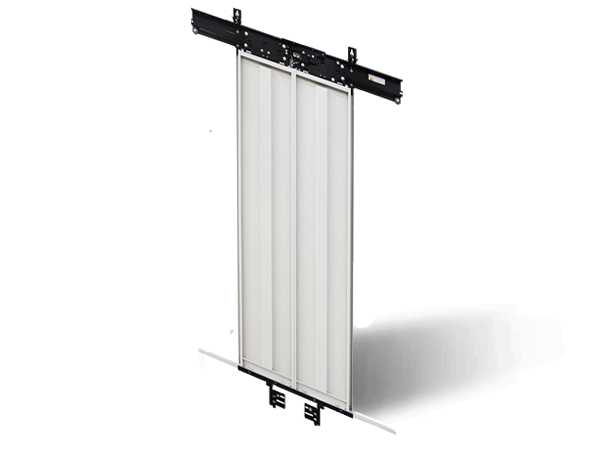

Core**

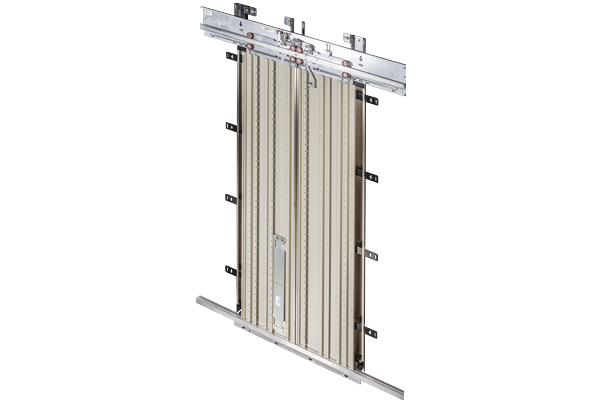

Fineline

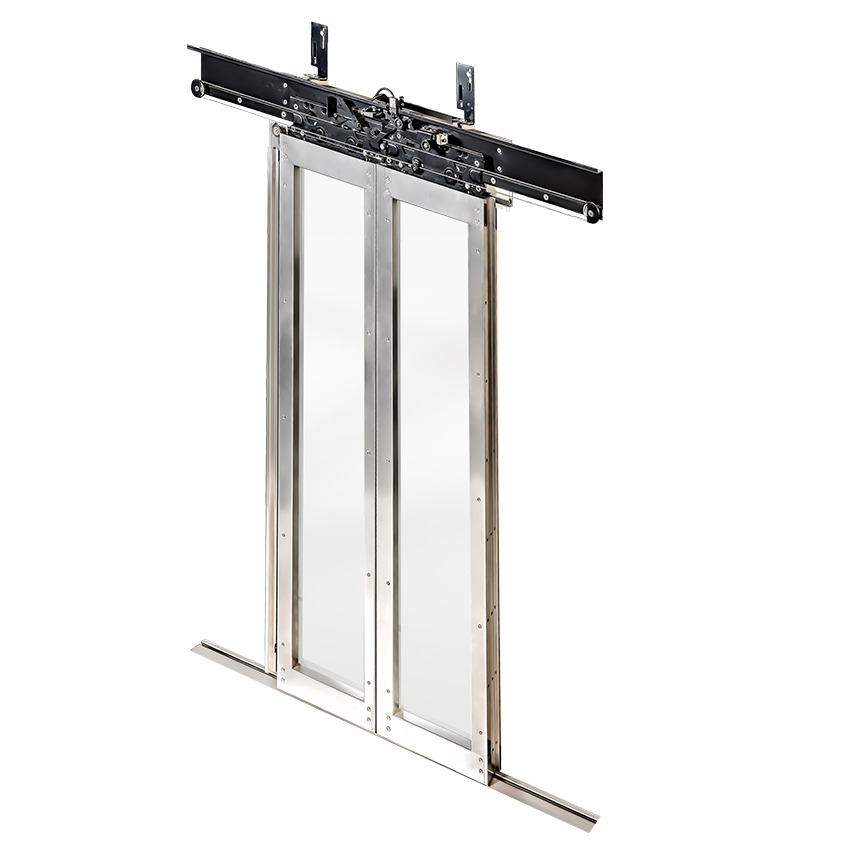

Hydra

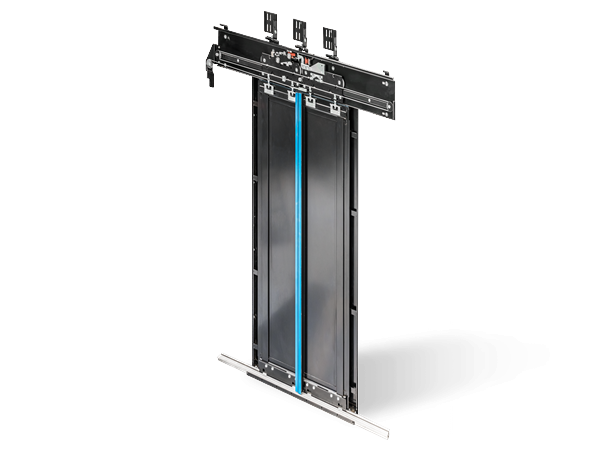

Pegasus





*Bardziej szczegółowe informacje podane są w katalogu drzwi firmy Wittur.
** Dostępne tylko na wybranych rynkach (Turcja, Chiny i Indie).

Napędy



Ciche, szybkie i komfortowe

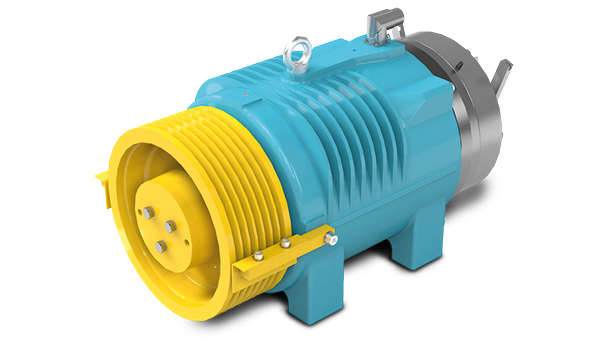

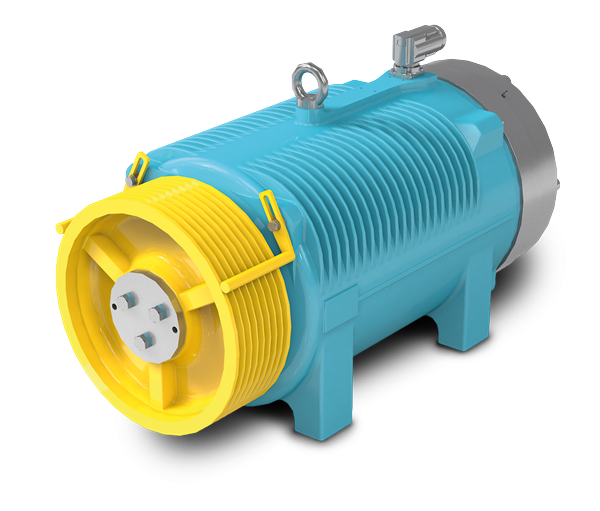

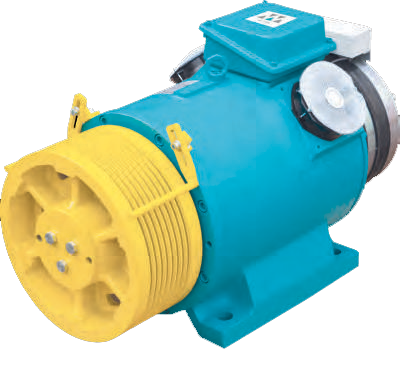

WSG-SF   WSG-MF   WSG-S3


System Udźwig znamionowy Zawieszenie Prędkość znamionowa Napędy* Przyłącze Średnica liny Moc
W Line 320 320 kg 2:1 1,0 m/s WSG-SF 1 Plug & Play ø240 mm 2,3 kW
Skrzynka podłączeniowa
W Line 400-500 400-450 kg 2:1 1,0 ... 1,6 m/s WSG-SF 2 Plug & Play  ø240 mm 3 ... 4,8 kW
Skrzynka podłączeniowa
W Line 630 630 kg 2:1 1,0 ... 1,6 m/s  WSG-SF 3 / WSG-SF-S  Plug & Play ø240 mm 4 ... 6,4 kW
Skrzynka podłączeniowa
2,0 m/s  WSG-SF 4  Plug & Play ø240 mm 11,3 kW
Skrzynka podłączeniowa
W Line 800 800 kg 2:1 1,0 ... 1,6 m/s WSG-SF S Plug & Play ø240 mm 4,8 ... 7,74 kW
Skrzynka podłączeniowa
2,0 m/s WSG-SF 4 Plug & Play ø240 mm 11,3 kW
Skrzynka podłączeniowa
2,5 m/s WSG-S3.4 Skrzynka podłączeniowa ø320 mm 28,1 kW
W Line 1000 1000 kg 2:1 1,0 ... 1,6 m/s WSG-SF 4 Plug & Play ø240 mm 5,7 ... 9,1 kW
Skrzynka podłączeniowa
2,0 m/s WSG-MF 1 Plug & Play ø320 mm 17,5 kW
Skrzynka podłączeniowa
2,5 ... 3,0 m/s WSG-S3.4 Skrzynka podłączeniowa ø320 mm - ø400 mm  22,5 kW
W Line 1275 1275 kg 2:1 1,0 ... 1,6 m/s WSG-MF 2 Plug & Play ø320 mm 8,7 ... 14 kW
Skrzynka podłączeniowa
2,0 m/s WSG-MF 3 Plug & Play ø320 mm 22,5 kW
Skrzynka podłączeniowa
2,5 ... 3,0 m/s WSG-S3.4 Skrzynka podłączeniowa ø400 mm 22,5 kW
W Line 1600 1600 kg 2:1 1,0 ... 2,0 m/s WSG-MF 3 Plug & Play ø320 mm 11,2 ... 22,5 kW
Skrzynka podłączeniowa
2,5 ... 3,0 m/s WSG-S3.5 Skrzynka podłączeniowa ø400 mm 30 ... 35,9 kW
W Line 2000 2000 kg 2:1 1,0 ... 2,5 m/s WSG-S3.6 Skrzynka podłączeniowa ø400 mm 16,4 ... 41,3 kW
W Line 2500 2500 kg 2:1 1,0 ... 2,0 m/s WSG-S3.6 Skrzynka podłączeniowa ø400 mm 16,4 ... 33 kW
*Dostępny jest również napęd Ziehl-Abegg.

Układ sterujący


E-Pack Evo
  • Zakres mocy: od 4 kW do 22 kW
  • Cichy: działa bezgłośnie dzięki systemowi bezdotykowemu (Safe Torque Off - STO)
  • Konstrukcja oparta na procesorze DSP: najwyższy komfort i najwyższa efektywność
  • Szybki montaż: uprzednio przygotowana szafa sterownicza łącznie ze wszystkimi komponentami elektrycznymi
  • Sterowanie grupowe: dla grup obejmujących maksymalnie 8 dźwigów
  • Sprzęt: zamontowany filtr RFI i dławik sieciowy
  • Złącza: USB oraz Ethernet
  • Dostęp zdalny: dostęp zdalny poprzez Internet
  • Kontrola dostępu: zintegrowana kontrola dostępu i możliwość dla dostępu VIP
  • Terminal ręczny TFT

E-Pack Plus
  • Kompaktowa konstrukcja: układ sterowania windą oraz przemiennik częstotliwości w jednej obudowie
  • Szybki montaż: uprzednio przygotowana szafa sterownicza łącznie ze wszystkimi komponentami elektrycznymi
  • Nadaje się do każdego szybu: kompaktowa standardowa szafa sterownicza lub szafa sterownicza usytuowana w ościeżnicy szybu a układ mocy w nadszybiu
  • Łatwe aktualizacje: terminal ręczny zapisuje wszystkie dane na zintegrowanej karcie SD
  • Łatwe ustawianie: automatyczne strojenie, jazda uczenia się szybu
  • Układ sterowania zdalnego: terminal ręczny z kolorowym wyświetlaczem TFT, podłączony poprzez magistralę CAN. Instalacja możliwa bez użycia PC.
  • 5 wstępnie nastawionych ustawień komfortowych: 5 najważniejszych ustawień dla potrzeb szybkiej instalacji
  • W każdej chwili możliwy dostęp do najnowszych instrukcji obsługi: dostęp do oprogramowania sprzętowego odbywa się poprzez terminal ręczny
  • Pozostałe zalety: duża dokładność, bezpośrednie wejście, tryb oszczędzania energii, powrót, krótkie przejazdy pomiędzy piętrami, wewnętrzny filtr przeciwzakłóceniowy, wewnętrzny dławik stałoprądowy, napięcie obwodu bezpieczeństwa 230 VAC
  • Terminal ręczny

System informacji szybu
Absolutne kopiowanie szybu za pomocą ELGO lub konwencjonalnie z pomocą wyłączników magnetycznych.

E-Pack Max
FST-2XT z systemem bezpieczeństwa S1

W skrócie
  • Osobna płytka sterująca i przemiennik częstotliwości
  • Optymalna koordynacja pomiędzy napędem i przemiennikiem
  • Komunikacja pomiędzy przemiennikiem częstotliwości i płytką układu sterowania poprzez procesor DCP
  • Pełny dostęp do płytki układu sterowania i przemiennika częstotliwości za pomocą transmisji danych (opcja)
  • Uproszczone przejazdy uczenia się
  • Łatwe rozszerzenie za pomocą modułów lub oprogramowania

S1 System bezpieczeństwa​
  • Zstępuje konwencjonalne kopiowanie szybu i mechaniczne wyłączniki krańcowe
  • Obniżone koszty materiałowe
  • Obniżone koszty montażu
  • Działanie i diagnostyka za pomocą menu diagnostycznego FST-2XT i testu samoistnego
  • Kopiowanie szybu za pomocą czujnika LIMAX 33 RED z taśmą magnetyczną ELGO i systemem bezpieczeństwa S1

COP-LOP: Seria Wave



Seria Wave jest kompatybilna z układem sterowania E-Pack Plus.



COP-LOP: Seria Sky



Seria Sky jest kompatybilna z układem sterowania E-Pack Max & E-Pack Plus.



COP-LOP: Seria Ocean



Seria Ocean jest kompatybilna z układem sterowania E-Pack Max & E-Pack Plus.






COP-LOP: Seria Sunset



Seria Sunset jest kompatybilna z układem sterowania E-Pack Evo.




Przegląd produktu



Przegląd produktów w formacie PDF znajduje się w sekcji pobierania poniżej.
