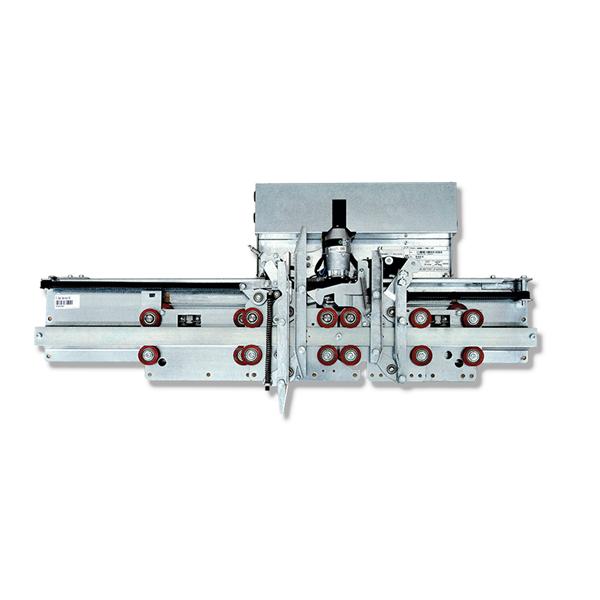

FINELINE® porta di cabina



Modernizzazione con soglia minima

Caratteristiche

La porta FINELINE®, grazie ai suoi ingombri ridotti, ha come obiettivo quello di poter inserire porta di piano e porta di cabina in uno spazio estremamente limitato.

I vantaggi di FINELINE® sono evidenziati al meglio soprattutto nei casi di modernizzazione di ascensori già esistenti. Se fino ad ora, a causa dello spazio limitato, è stato possibile installare solo la porta di cabina, adesso è possibile installare anche la porta di piano.

Vantaggi
  • Dimensioni d’ingombro estremamente ridotte: Porta di cabina + spazio tra soglie + porta di piano = 115 mm (configurazione a 2 o 4 ante telescopica)
  • Configurazione a 2 ante centrale con soglia dalle dimensioni ancora più ridotte: 85 mm NEW!
  • Può essere usata sia come sistema di porte completo (porta di cabina e porta di piano) o in combinazione con porte a battente esistenti
  • Opzione disponibile: finestra nell' anta
  • Ideale per modernizzazioni ad impianti esistenti
  • Basso consumo energetico
  • Bloccaggio fuori piano disponibile su richiesta NEW!
  • Conforme alla direttiva 95/16/CE, alle normative EN 81 e EN 81-80 e alle norme per persone disabili.

Motorizzazioni



La porta di cabina FINELINE® è disponibile nella sola motorizzazione ECO PLUS.

TIPO
ECO PLUS
Motorizzazione
3-phase PMSM
Vector control
Alimentazione
(127V;2A ) ±20%
Univ. (230V;1A) ±20%
50/60 Hz

Classe di protezione
IP20
Bloccaggio fuori piano (a richiesta)
Disponibile
Pulsante apertura cabina
Disponibile
Autoapprendimento
Disponibile
Batteria di emergenza
18-26 VDC
max 5A

Esecuzione



Porta con ante standard (ante in lamiera)

Finiture ante

  • Lamiera zincata
  • Acciaio inox satinato Gr. 240
  • Inox cuoio D42
  • Inox cuoio D21
  • Inox lino D25
  • Inox rombo D22
  • Verniciatura liscia a polvere (RAL)

Configurazioni

Codice Posizione operatore Serie Tipo Porta Rappresentazione Passaggio libero min. (mm) Passaggio libero max. (mm) Altezza min. (mm) Altezza max. (mm)
01-02/C  3212 02/C 600 900 1900 2100
11-12/L  3212 12/L 600 900 1900 2100
11-12/R  3212 12/R 600 900 1900 2100
4/AS-L  3212 4/AS-L 600 900 1900 2100
4/AS-R  3212 4/AS-R 600 900 1900 2100
4/S  3212 4/S 600 900 2000 2100

Non trovi ciò che stai cercando?

Possiamo offrirti soluzioni personalizzate per le tue specifiche esigenze.
