Türen für Schrägaufzüge

Sematic 2000 SWS Schachttüren

Die erste zertifizierte Automatiktür mit optischer Kupplung

Die Türsysteme arbeiten mit einer Optokupplung und eignen sich damit ideal für alle Einbausituationen, bei denen eine mechanische Kupplung nicht möglich ist.


Die erste zertifizierte Automatiktür mit optischer Kupplung

Die Türsysteme arbeiten mit einer Optokupplung und eignen sich damit ideal für alle Einbausituationen, bei denen eine mechanische Kupplung nicht möglich ist.

Kabinentür und Schachttür mit linearem Riemenantrieb verfügen jeweils über einem eigenen Motor. Die Optokupplung erfolgt über ein Modul, das in das SWS-Steuergerät des Motors integriert ist und Mittenabweichungen zwischen Sender und Empfänger von bis zu 50 mm erlaubt. Dieses System ist nach EN 81-22 zertifiziert und eignet sich daher besonders für Schrägaufzüge. Es sind Neigungswinkel zwischen 15° und 75° zulässig, die sogar von Etage zu Etage variieren dürfen, was auch anspruchsvollsten Einbausituationen gerecht wird.

Die vollständige Abdeckung des Antriebs garantiert hohe IP Einstufungen und Schutzarten auch bei extremen Wetterbedingungen. Breites Portfolio an Lackierungen, Brandschutz-Zertifizierungen und Sonderlösungen lieferbar.

PRODUKTPALETTE
Modell TB min-max (mm) TH min-max (mm)
 K-S 2R/L 800 - 1200 2000 - 2200
 K-S 2Z 800 - 1200 2000 - 2200
Weitere Informationen finden Sie in unseren technischen Katalogen

ART DER TÜRBLATTAUFTEILUNG








 BRANDSCHUTZKLASSIFIZIERUNG – EN 81-58
 Modell Stahltüren Glastüren mit Rahmen
 S 2R/L E 120
EW 60
EI 60
EI 120
E 120
 S2Z
BS 476, GOST und viele weitere Zertifizierungen verfügbar. Für weitere Informationen stehen wir Ihnen gern zur Verfügung.

 AUSFÜHRUNGEN VON TÜREN  UND RAHMEN STANDARD OPTIONEN
 Pulverbeschichtung, RAL 7032
 Andere RAL-Farben
 Glastüren mit Rahmen
 Edelstahlverkleidungen
 Blech-Verkleidungen

 SCHWELLE STANDARD OPTIONEN
 Aluminium
 Stahl
 Edelstahl
AISI 304/ AISI 316
 Messing/Bronze

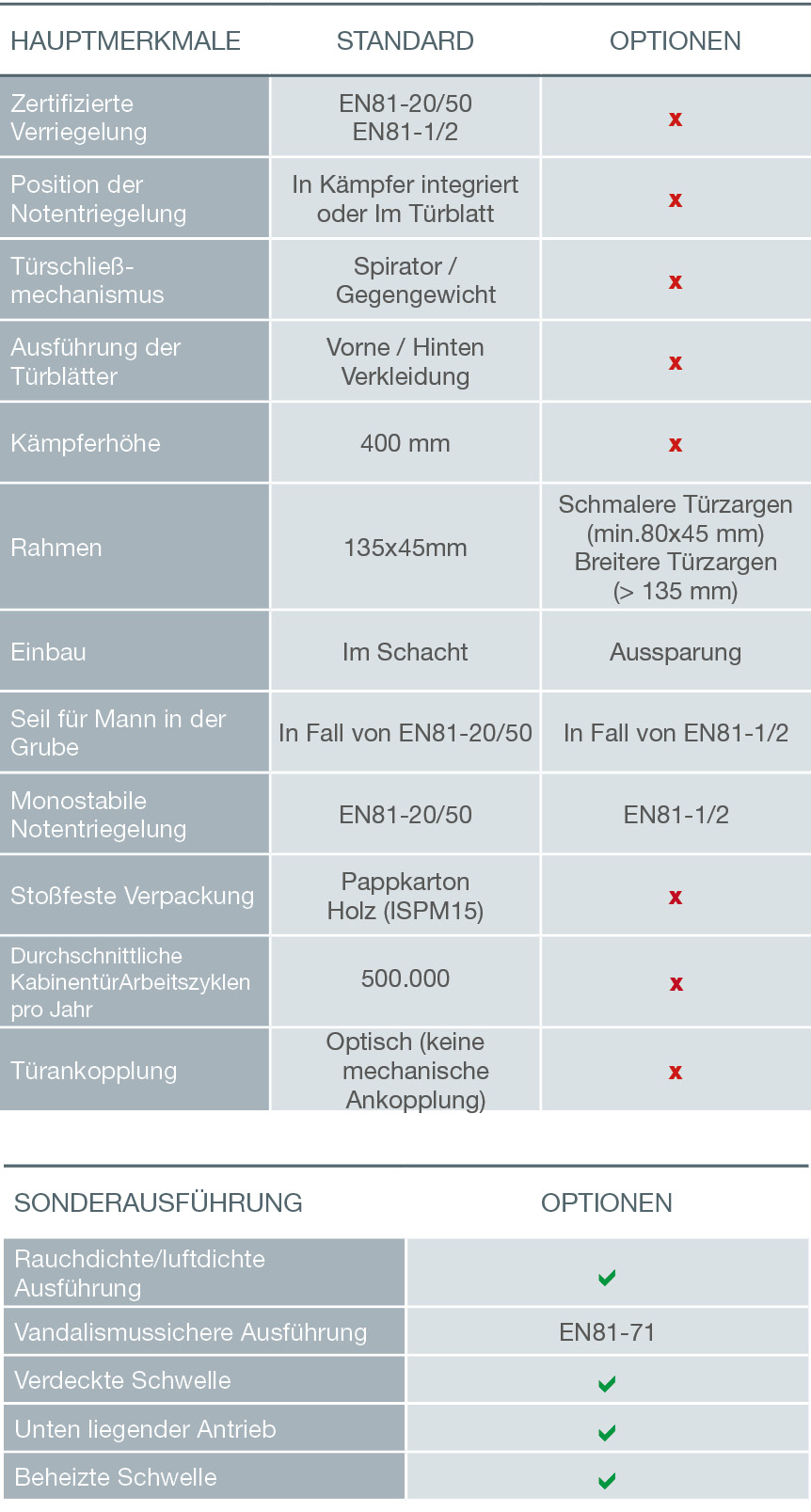

 HAUPTMERKMALE STANDARD OPTIONEN
 Zertifizierte
 Verriegelung
EN81-20/50
EN81-1/2
 Position der
 Notentriegelung
In Kämpfer integriert
oder Im Türblatt
 Türschließmechanismus Spirator /
Gegengewicht
 Ausführung der
 Türblätter
Vorne / Hinten
Verkleidung
 Kämpferhöhe 400 mm
 Rahmen 135x45mm Schmalere Türzargen
(min.80x45 mm)
Breitere Türzargen
(> 135 mm)
 Einbau Im Schacht Aussparung
 Seil für Mann in der
 Grube
In Fall von EN81-20/50 In Fall von EN81-1/2
 Monostabile
 Notentriegelung
EN81-20/50  EN81-1/2
 Stoßfeste Verpackung Pappkarton
Holz (ISPM15)
 Durchschnittliche
 KabinentürArbeitszyklen
 pro Jahr
500.00
 Türankopplung Optisch (keine
mechanische
Ankopplung)

 SONDERAUSFÜHRUNG OPTIONEN
 Rauchdichte/luftdichte
 Ausführung
 Vandalismussichere Ausführung EN81-71
 Verdeckte Schwelle
 Unten liegender Antrieb
 Beheizte Schwelle
