Paracadute

CSGB 01/02/03 - Uni-direzionale


CSGB 01/02/03 sono una gamma di paracadute progressivi. La forza frenante è generata da una combinazione di molle a disco ed elementi frenanti, che funzionano sempre in abbinamento e sono attivati  da un cuneo mobile.

Descrizione

1
2
3
ModernizationOfficeResidential
CSGB 01-02-03-05: Design semplice e compatto per un'installazione facile e versatile

La forza frenante è generata da una combinazione di molle a disco ed elementi frenanti, che funzionano sempre in abbinamento e sono attivati da un cuneo mobile.
La forza frenante è regolabile agendo sull'assieme delle molle a disco.
Vantaggi:
  • Dispositivo di sicurezza progressivo unidirezionale
  • Struttura compatta e versatile - può essere installato in un alloggiamento separato o fissato alla trave verticale dell'arcata cabina o dell'arcata del contrappeso
  • Disponibilità di diverse opzioni di sincronizzazione
  • Riarmo facilitato
  • La distanza dalle guide elimina le attivazioni accidentali
  • Funzionamento senza manutenzione
  • Tracciabilità completa della produzione dei componenti principali, dalla materia prima al prodotto finito con sistema di codifica stampato sui singoli componenti a garanzia di sicurezza
  • Può essere applicato a tutte le misure di guide (9/10/15,88/16 mm) di qualsiasi tipo (lavorate, trafilate, lubrificate o non lubrificate)
  • Fattore di sicurezza molto elevato superiore ai dettami della norma EN 81-20
  • Conforme alla norma EN 81-20/50:2014, e ai requisiti GOST e ASME

Scheda tecnica

  Up to 3,50 m/s
Direction Unidirectional
Min. Rated Speed (m/s) 0,15
Max. Rated Speed (m/s) 3,50
Max. Tripping Speed (m/s) 4,45
Min. Mass to be gripped (kg) 575
Max. Mass to be gripped (kg) 5.500
Min. Rated Load (kg) -
Max. Rated Load (kg) -
UCM Brake/EN 81-21 stopping gear -
Guide Rail Blade (mm) 9 - 16
Guide Rail Conditions (*) MO | MD | DO | DD
EN 81-20/50:2014 X
GOST R 53870-2010 X
GB 7588 X
KOREA -
ASME A17.1 X
* MO = Machined Oiled
  DO = Drawn Oiled
  MD = Machined Dry
  DD = Drawn Oile

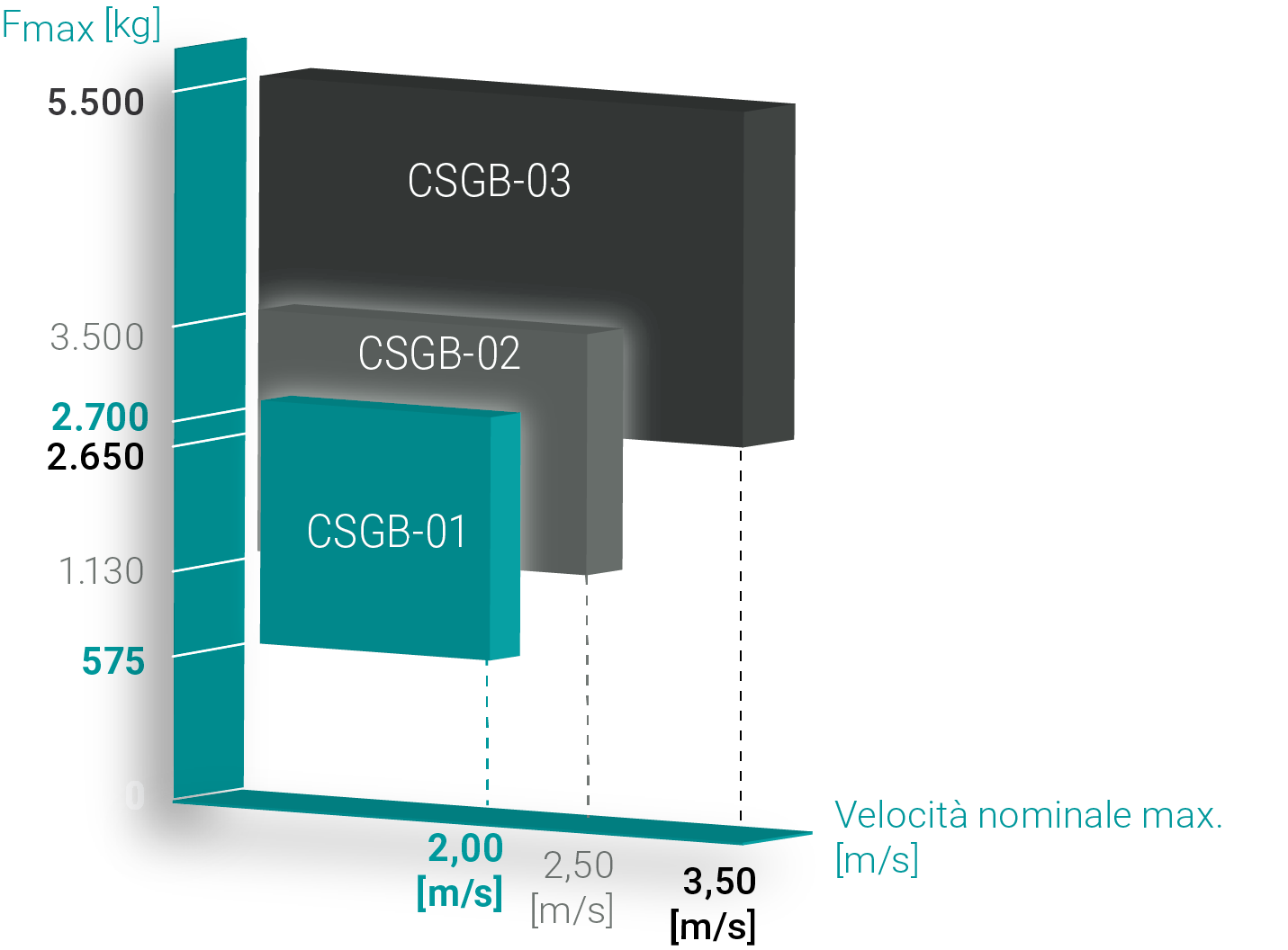

bnr-wittur-csgb-1-2-3-speed-load-graphic

Downloads

Attenzione: in questa sezione sono disponibili solo alcuni documenti. Puoi consultare tutti i documenti dalla sezione SERVIZI > RICERCA E DOWNLOAD DOCUMENTAZIONE e tutti i certificati dalla sezione SERVIZI > RICERCA CERTIFICATO.
