ESG - Elettromeccanico



Paracadute

Descrizione



Wittur ESG è un paracadute innovativo per installazioni di nuovi ascensori.

Il suo affidabile elemento frenante è combinato con il più recente rilevatore SIL3 di posizione e velocità e con l'attivazione elettromeccanica della frenata. Il limitatore di velocità, il tenditore e la fune del tenditore non sono più necessari, ed a parità di dimensioni del vano è possibile inserire una cabina più grande.

Le avanzate routine di automonitoraggio e l'impostazione automatica con la determinazione delle dimensioni del vano, garantiscono un'installazione rapida e semplice ed un sistema affidabile a prova di guasto. L'elettronica di sicurezza combina anche funzioni aggiuntive, tra cui: il rilevamento UCM, l'encoder assoluto del vano, l'interruttore della zona porta e i limitatori corsa del vano.  Una batteria tampone è disponibile nel quadro elettrico di interfaccia per garantire il funzionamento anche in caso di interruzione dell'alimentazione elettrica.

Vantaggi

  • Installazione facile e veloce
  • Sfruttamento più efficiente del vano: più spazio per la cabina
  • Riduzione costi dovuta all'eliminazione di alcuni componenti: limitatore, tenditore e relativa fune
  • Risparmio sui costi di manutenzione grazie all'eliminazione del limitatore, tenditore e relativa fune
  • L'elettronica di sicurezza combina anche funzioni aggiuntive, tra cui: il rilevamento UCM, l'encoder assoluto del vano, l'interruttore della zona porta e i limitatori corsa del vano
  • Conforme alla norma EN 81-20/50
  • ESG è conforme alla normativa EN 81-21 per le applicazioni con fossa e a testata ridotta senza ulteriori elementi meccanici di sicurezza da installare nel vano

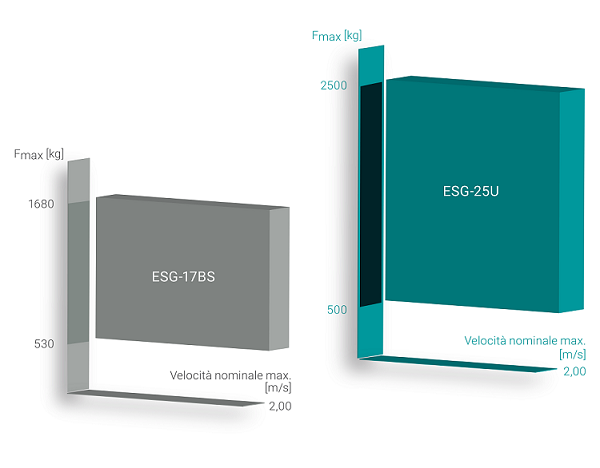

Grafico





Modello  Tiro max [kg]
(P+Q)
max.
Velocità Nominale
[m/s]
Guide [mm]
ESG-17BS 530 - 1.680 2,00 9 - 16 lavorate lubrificate/non lubrificate
ESG-25U 500 - 2.500 2,00 9 - 16 lavorate lubrificate/non lubrificate


E' possibile scaricare i disegni 3D in formato STEP nella sezione Download sottostante.

Non trovi ciò che stai cercando?

Possiamo offrirti soluzioni personalizzate per le tue specifiche esigenze.
