Gemäß EN81-20/50

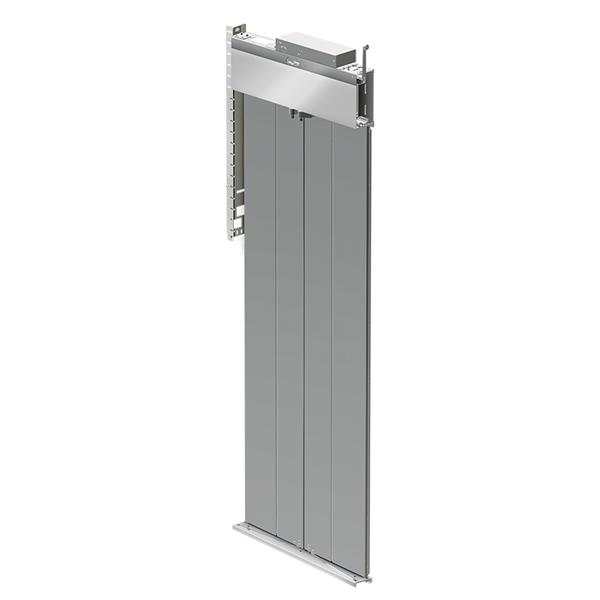

ECO BUS Fahrkorb-Falttür

Die ECO BUS Fahrkorb-Falttür ist eine leichte Fahrkorbabschlusstür mit geringem Gewicht und reduzierten  Abmessungen. Sie ist die ideale Lösung für die Modernisierung von bestehende Aufzugsanlagen in engen Schächten und wird mit handbetätigten Schachtdrehtüren kombiniert.



Die ECO BUS Fahrkorb-Falttür ist eine leichte Fahrkorbabschlusstür mit geringem Gewicht und reduzierten Abmessungen. Sie ist die ideale Lösung für die Modernisierung von bestehende Aufzugsanlagen in engen Schächten und wird mit handbetätigten Schachtdrehtüren kombiniert.

Vorteile
  • Ideal für die Modernisierung und Nachrüstung von Fahrkorbabschlusstüren in Schächten mit wenig Platz
  • Kombiniert mit handbetätigten Schachtdrehtüren
  • Ausführung gemäß EN81-20/50
  • Fahrkorbtürverriegelung optional
  • Geschwindigkeitseinstellung nach EN81-70 möglich
  • Minimales Gewicht und minimale Abmessungen
  • Integriertes Entriegelungssystem für Drehtüren
  • Höchste Zuverlässigkeit und Laufruhe durch ECO+ Türsteuerung
  • Neues Design der unteren Führungsschuhe:  100 % der lichten Türbreite nutzbar
  • Einfache Installation und Geschwindigkeitseinstellung
  • Einfache Schnittstelle zur vorhandenen Aufzugssteuerung
  • Schauöffnung und Fenster optional
  • Neue und patentierte Schwellenausführung
  • Einfache Wartung



Options



  OPTIONS
 Mechanismus ECO+ Türantrieb
 Mechanische Drehtürentriegelung (parallel oder 90 °) kurz
 Mechanische Drehtürentriegelung (parallel oder 90 °) lang
 Fahrkorbtürverriegelung (zwingend EN81-20/50)
 Entriegelungskurve für Fahrkorbtürverriegelung (1 x pro Stockwerk) (*)
 Notentriegelung für Fahrkorbtürverriegelung (*)
 Vorverkabelung
 Türsteuergerät auf Fahrkorbdach (**)
 Türblätter
 Glasfenster Standard (**)
 Glasfenster groß (**)
 Aufhängebolzen
 Führungsschuhe
 Schwelle mit Rampe
 Unterschwelle
 Schwellenbefestigung
 2.te mechanische Entriegelung
 Schürze verzinkt [h:750mm]
 Schürze V2A Scotch Brite [h:750mm]
 Befestigungswinkel oben / unten
 Befestigungssatz für Schürze
 Betriebsanleitung
 Türblätter / RAL 7032 pulverbeschichtet
 Türblätter AISI 441 Scotch Brite
 Türblätter AISI 304 (V2A) Scotch Brite
 Türblätter AISI 441 gebürstet
 Türblätter AISI 304 (V2A) gebürstet

(*) obligatorisch bei FAhrkorbtürverroegelun
(**) Nur bei EN81-20/50 verfügbar

● Included ​                   ○  Not included



Antriebe



Eco-Bus-Fahrkorbtür ist verfügbar nur in Kombination mit dem ECO+ Türantrieb
 TYP ECO +
 Antrieb 3-phase Vector control
 Stromversorgung (127V;2A ) ±20% Univ. (230V;1A) ±20% 50/60 Hz
 Schutzklasse IP20
 max. zu bewegende Masse (Fahrkorbtür- und Schachttür-Türfllügel) 130 kg
 Selbstlernfunktion Available
 Sicherheitseinrichtung - Stromversorgung 24V DC+ 10% 150 mA
 Notstrombatterie 18-26 VDC  max 5A


Konfigurationen

Code Serie Türtyp Darstellung min. lichte Breite (mm) max. lichte Breite (mm) min. lichte Höhe (mm) max. lichte Höhe (mm)
BUS  3411 ECO BUS Flat version 500 1100 2000 2100
