According to EN81-1/2 A3 and EN81-21 A1 (new lifts in existing buildings), new lifts installed after January 1st 2012 must be equipped with a system to prevent a car moving away from the floor with the landing door not in the locked position and the car door not in the closed position.
Since 1977 Wittur supplies the lift industry with versatile and high-quality doors..jpg)
Since 1977 Wittur supplies the lift industry with versatile and high-quality doors.

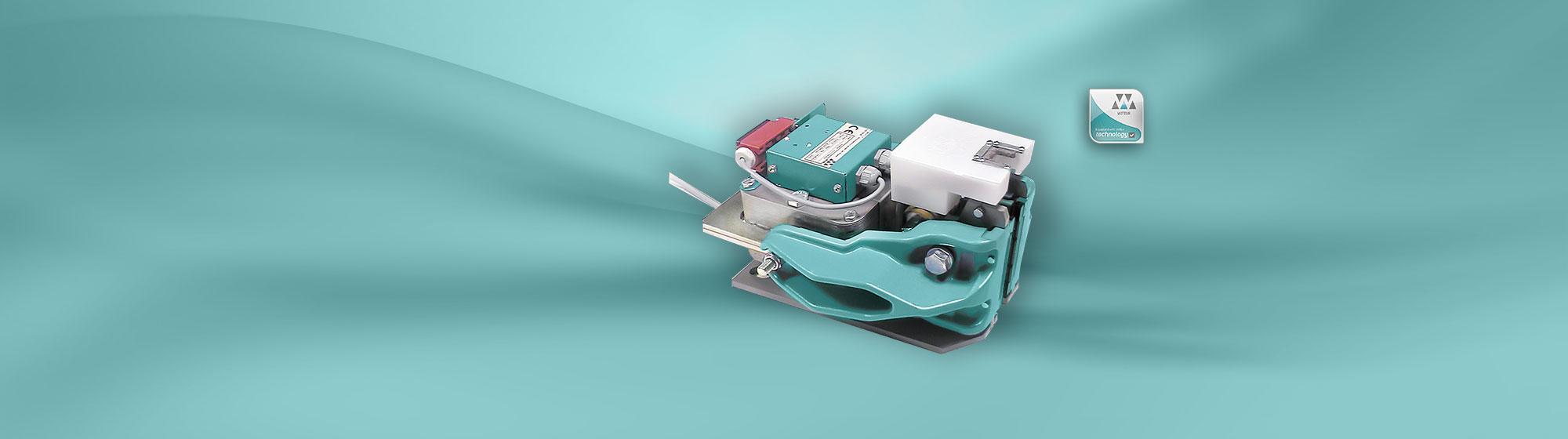

- EBRA20 actúa en las guias de la cabina en subida.
- Protección del exceso de velocidad de la cabina en subida.
- La fuerza de frenado se ejerce a través de dos patines de freno provistos de muelles que se mantienen abiertos con una bobina electromagnética.
- Se ubica en la traversa superior de la estructura del chasis de cabina.
- Se activa por una señal del contacto del limitador.
- Como opción dispone de 3 tipos distintos standard de placas adaptadoras para su fijación en la estructura del chasis del contrapeso: instalación fácil y rápida..
- También actúa como patín deslizadera en el chasis de cabina.
- Independiente de las tolerancias para la posición de los cables de suspensión.
- Solución perfecta para modernizaciones: cubre una amplia gama de requerimientos.
Características técnicas
|
Máxima velocidad nominal
|
v = 2,0 m/s
|
|
Q =
|
240...2000 kg
|
|
Máxima carga nominal::
|
|
|
Máx.un freno
|
1000 kg
|
|
Máx. dos frenos
|
2000 kg
|
|
Anchura aplicable de la cabecera de la guía (engrasada)
|
k = 7...19 mm
|
|
Anchura mínima de superficie de rodadura de la guía
|
n = 29 mm (k=7-8)
|
|
" " " "
|
n = 30 mm (k=11-13)
|
|
" " " "
|
n = 31 mm (k=14-16)
|
|
" " " "
|
n = 32 mm (k=19)
|
|
Fuerzas máximas del patín deslizadera durante la carga
|
4000 N
|
|
Fuerzas máximas del patín deslizadera durante lel recorrido normal
|
2000 N
|
|
Peso por EBRA20
|
30 kg
|
|
Tensión
|
230 VAC +15%
|
|
Batería para suministro de emergencia
|
24 V; 2,1 Ah
|
|
Consumo en funcionamiento
|
25 W per Coil
|
Sujeto a modificación sin previo aviso
