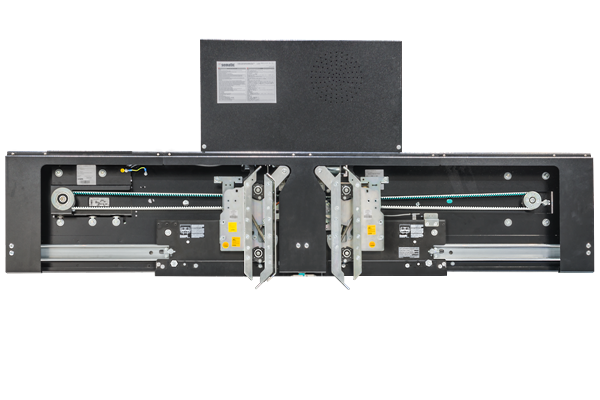

Puertas de Cabina Sematic 2000 B-HR



EDIFICIOS DE GRAN ALTURA

Descripción

Apuntando más alto, de la manera más segura y confortable posible

El modelo Sematic 2000 B-HR es la solución ideal para el transporte de pasajeros en edificios de gran altura ya que ofrece una apertura y cierre de puertas rápidos y silenciosos (permitiendo una gran fluidez del trafico), una robustez excepcional, un confort excelente, una estética inigualable y todo ello cumpliendo con los más estrictos requisitos de la normativa.

Todos sus componentes y soluciones técnicas han sido analizados y ensayados en nuestros laboratorios sometiéndolos a millones de ciclos, asegurando un alto rendimiento  y una larga vida al producto.

Existe también  una amplia gama de acabados, soluciones especiales y certificaciones. Por todo ello la puerta Sematic 2000 B-HR ha sido elegida por empresas, arquitectos y consultores para instalarla en algunos de los más prestigiosos edificios del mundo.


 Rango de Producto
Modelo PL min-max (mm) H min-max (mm)
 K-S 2R/L 800 - 900 2000 - 3000
 K-S 2Z 800 - 900 2000 - 3000
 K-S 4Z 900 - 1300 2000 - 3000
Para más información consultar nuestros catálogos

 Dimensiones generales de Pisadera   (mm)
Apertura K(cabina) S(piso) Pack(1)
 2R/L 120 120 265
 2Z 85 90 200
 4Z 120 120 265
(1) Distancia entre pisaderas de 25 mm

Tipo de apertura de puerta





 VERSION BAJA MEDIA ALTA
 Aplicación típica Edificios residenciales medianos o altos Edificios de Oficinas de media altura Edificios de Oficinas de gran trafico
 Velocidad del ascensor <4m/s 4-6m/s >6m/s
 Tarjeta del operador SDS SDS HV SDS HV
 Control del motor DC PWM Standard Control de vectores Control de vectores
 Tipo de Patín Patín retráctil (expansión) Patín retráctil (expansión) HR2 Patín retráctil (expansión) HR2
 Suministro principal 90-230 Vac 50-60Hz
Monofásico
230/400 Vac 50-60Hz
Monofásico/trifásico*
230/400 Vac 50-60Hz
Monofásico/trifásico*
 Tipo de motor 24 Vdc Sin escobillas 5A Sin escobillas 8A
 Masa máxima en  movimiento 240 kg 320 kg 400 kg
 Active clucth - Standard Standard
 Batería de emergencia - Standard Standard
 Contacto de cierre hojas  KPC - Standard Standard

 MOTORIZACION STANDARD
 Operador con motor sin escobillas de  230/430 V con encoder óptico controlado por una tarjeta
electrónica con microprocesador (Tecnología SDS©-AC-VVVF HV-MV)
• Tensión de Alimentación 230-400 V ac, 1 o 3 fases
• Potencia instalada : variable de acuerdo con el motor suministrado y la fuente de alimentación.
• Rango de temperaturas de funcionamiento de -10°C a +60°C
• Rango de humedad de funcionamiento :  hasta 80% sin condensación
• Función de detección de obstáculos  (reapertura de puerta)
• Velocidad de apertura y cierre ajustable por separado
• Ciclo de autoaprendizaje integrado  y configuración de curvas  de velocidad automatizada
• Ciclo de auto aprendizaje durante la instalación para verificar dimensiones de la puerta y curva de cierre.
• Gestión de aperturas de diferentes PL
ACABADO DE PUERTAS Y MARCOS STANDARD OPCIONES
 RAL 9005
 Otros tipos de RAL
 Hojas acristaladas
 Revestimiento en Acero Inoxidable
 Totalmente en cristal Personalizado

 PISADERA STANDARD OPCIONES
 Aluminio
 Acero
 Acero Inoxidable
AISI 304/ AISI 316

 CARACTERISTICAS PRINCIPALES STANDARD OPCIONES
 Bloqueo fuera piso EN81-20/50
EN81-1/2
 Patín Expansión (Bajo)
Expansión HR (Alta-Media)
 Motorización Operador con motor sin escobillas de  230/430V ac, con encoder óptico
 Tarjeta electrónica SDS DC PWM (Baja)
SDS© sin escobillas AC-VVVF HV (Alta-Media) y tarjeta electrónica HR2 active clutch IP54
 Hojas   Chapa simple (Baja)
Tamburatas(Alta/Media)
Tamburatas(Baja)
 Sistema de detección Dinámico / Estático (Baja)
Dinámico (Alta-Media)
 Altura del operador 490mm
 Promedio de ciclos por año del   operador 800.000(Baja-Media)
900.000(Alta)
 Embalaje robusto Marítimo
 Active clutch Por motor (sólo para Alta y media)
 Detector de proximidad retráctil
 Sellado frontal cabina (sólo para Alta y media)



¿No encuentras lo que buscas?

Podemos ofrecer soluciones personalizadas para sus necesidades específicas.
