PUERTAS PARA EDIFICIOS DE GRAN ALTURA

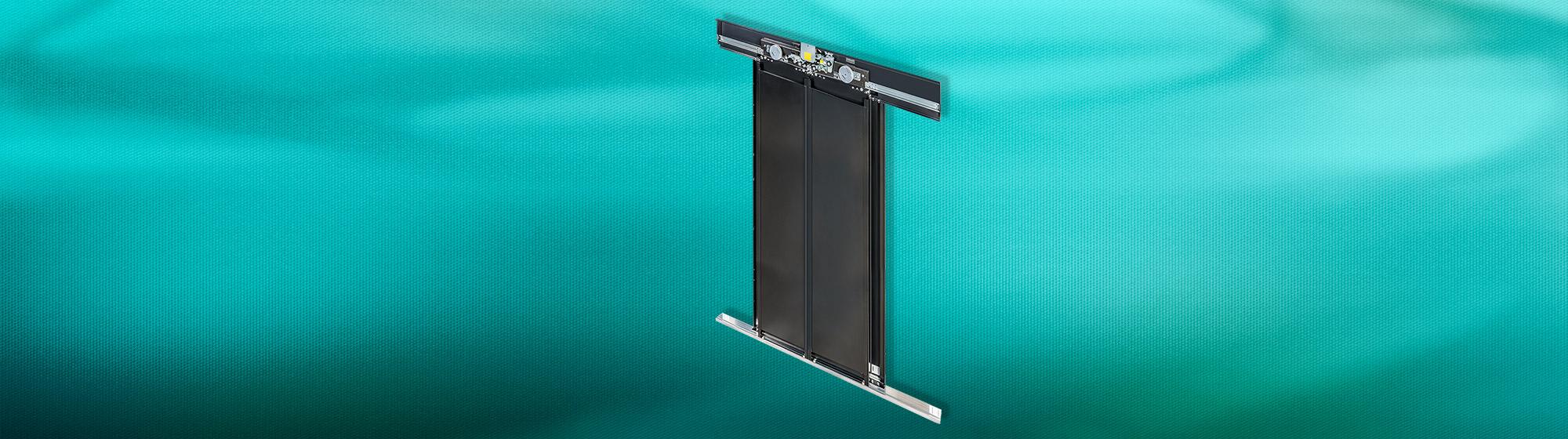

Puertas de Piso Sematic 2000 B-HR

El modelo Sematic 2000 B-HR es la solución ideal para el transporte de pasajeros en edificios de gran altura ya que ofrece: una apertura y cierre de puertas rápidos y silenciosos(permitiendo una gran fluidez del trafico), una robustez excepcional, un confort excelente, una estética inigualable y todo ello cumpliendo con los más estrictos requisitos de la normativa..

Descripción

1
2
3
High rise
Sematic 2000 B-HR es la solución ideal para los ascensores de alta velocidad y tráfico.

Garantiza una apertura muy rápida combinada con un funcionamiento silencioso y suave. ¡La máxima expresión de la tecnología en puertas de ascensor!

Ventajas:
  • Apertura y cierre de puerta rápido, silencioso y confortable (con una gestión eficiente del flujo de tráfico)
  • Ofrece numerosos acabados, opciones y certificaciones
  • Comportamiento activo para contrarrestar el efecto chimenea del hueco
  • Gran fiabilidad y larga vida útil
  • Amplia capacidad de ajuste a los requerimientos de los edificios de gran altura
Installation
INSTALACIÓN

  • Marco apoyado totalmente en el forjado
  • Marco volado totalmente en el hueco
  • Amplia capacidad de ajuste a los requerimientos de los edificios de gran altura


Performance
FUNCIONAMIENTO

  • Todos sus componentes y soluciones técnicas se han analizado y probado en nuestro laboratorio durante millones de ciclos para garantizar las altas prestaciones que tiene este modelo de puerta durante toda su vida útil.
  • Existen dos gamas de producto, LOW y MED-TOP para adaptarse mejor a las necesidades de instalación y funcionamiento en función de las necesidades que se pretenden cubrir.
  • Ruedas superiores de Ø 84 mm de diámetro exterior.
  • Alta velocidad de apertura.
  • Cálculo de la masa en movimiento, en tiempo real, para optimizar la velocidad y el par aplicados en cada instante.


Maintenance
MANTENIMIENTO

  • Sistema de puertas de gran eficiencia y larga vida útil
  • Seguridad y comodidad
  • Mantenimiento mínimo


Executions
EJECUCIONES

  • Ejecución para reducir la entrada de aire
  • Ejecución antivandálica
  • Ejecución para Australia
  • Posibilidad de pisadera inferior oculta (personalización)
  • Ejecuciones resistentes al fuego
  • Hojas acristaladas (cristal enmarcado)
  • Cristal integral (personalizado)


Finishes
ACABADOS

  • RAL 9005
  • Otros colores RAL
  • Revestimientos de acero inoxidable


Certifications
CERTIFICACIONES

  • 2014/33/EU
  • Normas EN 81-20/50
  • EN 81-71
  • EN 81-72
  • EN 81-58 E, EI, EW
  • Normas DIN 18901
  • BS 476 Parte22 E CLÁUSULA 8 y 7
  • GOST 53780/53871 y GOST 30247.3 E & EI
  • Ucrania: DSTU pr. 81-58 EI60
  • China: GB7588.1/2, TSGT 7007-2022, GB27903
  • Singapur: SS550, EN81-58
  • Australia: AS 1735 y AS1530
  • Brasil: NBR NM_207
  • ASME A17.1
  • UL10B
  • UKCA

* La certificación depende de la ejecución de la puerta - ASME y UL 10B solo para 2000B - HR NA





Technical sheet

Elevator Rated Speed Over 5 m/s
Clear Opening (mm) 800 - 2400
Clear Height (mm) 2000 - 3000
C2/Sill Package (mm) 195
T2/Sill Package (mm) 265
T3/Sill Package (mm) -
C4/Sill Package (mm) 265
C6/Sill Package (mm) -
T1/Sill Package (mm) -
Full Glass Optional (Only for B-HR Low)
Framed Glass Optional
EN 81-20/50 Standard
EN 81-71 Optional Cat.1
EN 81-72 Optional
EN 81-58 E Optional
EN 81-58 EI Optional
BS 476 E Optional
GOST 53780/53871 Optional
Aluminium Sill Standard
Reinforced Sill Optional
Hidden Sill -
Door Closing Spirator,
Counterweight (B-HR MED/TOP),
Spring (B-HR LOW)

Configuraciones

Code Posición Serie Tipo de puerta Ilustración Paso libre min. (mm) Paso libre máx. (mm) Altura min. (mm) Altura máx. (mm)
K-S 2/L  K-S 2/L 800 1400 2000 3000
K-S 2/R  K-S 2/R 800 1400 2000 3000
K-S 2/Z  K-S 2/Z 800 1400 2000 3000
K-S 4Z  K-S 4Z 1300 2200 2000 3000
