DISEÑO OPERADOR DE PUERTA DE CABINA CON ALTURA REDUCIDA

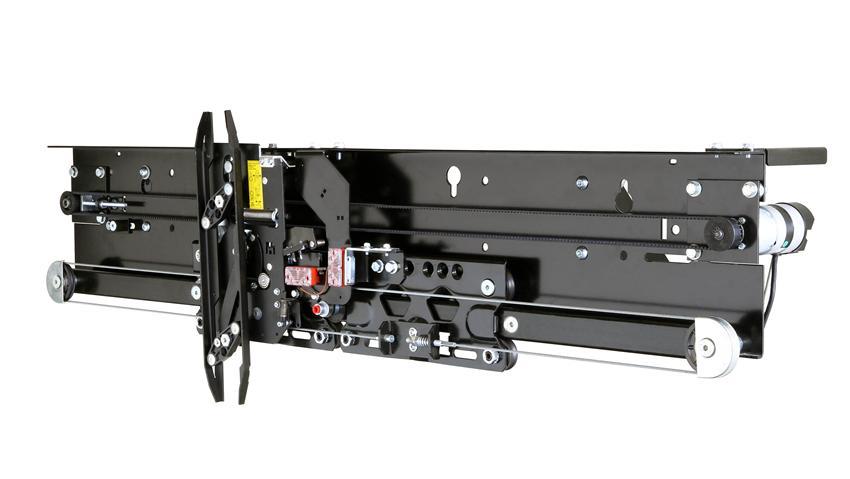

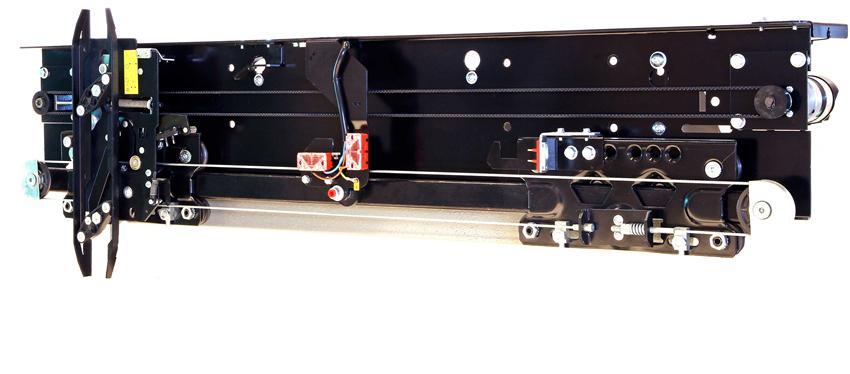

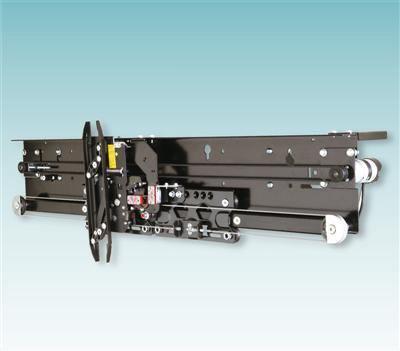

Operador de Puerta de Cabina Hydra Plus UD 300

La puerta de cabina Hydra Plus UD 300 incluye un operador con altura reducida que representa la solución ideal para los ascensores con huida y foso reducidos.

Ventajas :

Altura Total : LH + 300 mm
Instalación en posición horizontal en la parte superior izquierda o derecha
Fijaciones superiores de la cabina
Ejecución de hojas acristaladas disponible para tipo 02 y 12
Cumple con la Directiva del Ascensor 95/16/EC y con la EN81
Pre-ajustado y ensayado en fábrica para una rápida y cómoda instalación en obra
Bloqueo fuera piso en ejecución standard
Detección continua del peso de la puerta
Auto aprendizaje de tiempos de apertura y cierre
Bajo consumo de energía con motorizaciones ECO y MIDI
Alimentación 127/230 V – 50/60HZ con tolerancia de +/- 20%

Motorizaciones

El operador de puerta Hydraplus con Motor Upside Down es disponible con tres tipos de motorizaciones :

ECO PLUS para instalaciones con poco trafico (residenciales, edificios, pequeñas oficinas)
MIDI PLUS para instalaciones con trafico medio (Edificios públicos, Oficinas, inmuebles residenciales y de prestigio)

TIPO	ECO	MIDI
Motorizaciones	Control vectorial 3 fases PMSM	Control vectorial 3 fases PMSM
Alimentación	(127V;2A ) ±20%Univ. (230V;1A) ±20% 50/60 Hz	(127V;6A ) ±20%Univ. (230V;4A) ±20% 50/60 Hz
Clase protección	IP20	IP20
Masa movible máxima ( hojas de puertas de piso y cabina)	130 kg	300 kg
Bloqueo fuera piso (Opcional)	Disponible	Disponible
Autoaprendizaje	Disponible	Disponible
Dispositivo de protección - Alimentación	24V DC+ 10% 150 mA	24V DC+ 10% 150 mA
Batería de emergencia	18-26 VDC max 5A	18-26 VDC max 15A
