Características



Onyx es un ascensor de personas con guía central y sin sala de máquinas que garantiza la máxima comodidad durante el trayecto. Gracias a su innovadora tecnología de accionamiento, ofrece una operación muy eficiente energéticamente. Capacidad de hasta 2000 kg, altura de recorrido de hasta 45 m y velocidad entre 1,0 y 1,6 m/s. Posibilidad de foso o huida reducidos en función de la velocidad y los acabados.

Junto con los nuevos componentes del controlador, hemos podido reducir el tiempo de instalación. El sistema utiliza un transmisor de valores absolutos que permite hacer un seguimiento preciso de la posición del ascensor dentro del hueco e incorporar la preapertura de puertas como función estándar.


320-2000 kg

1,0-1,6 m/s

45 m

Guía central

Serie Wittur MF-RF*

Entrada individual o doble

Apertura lateral o central

EN 81-20/EN 81-50/EN 81-21


*Serie de accionamiento Ziehl-Abegg también disponible.

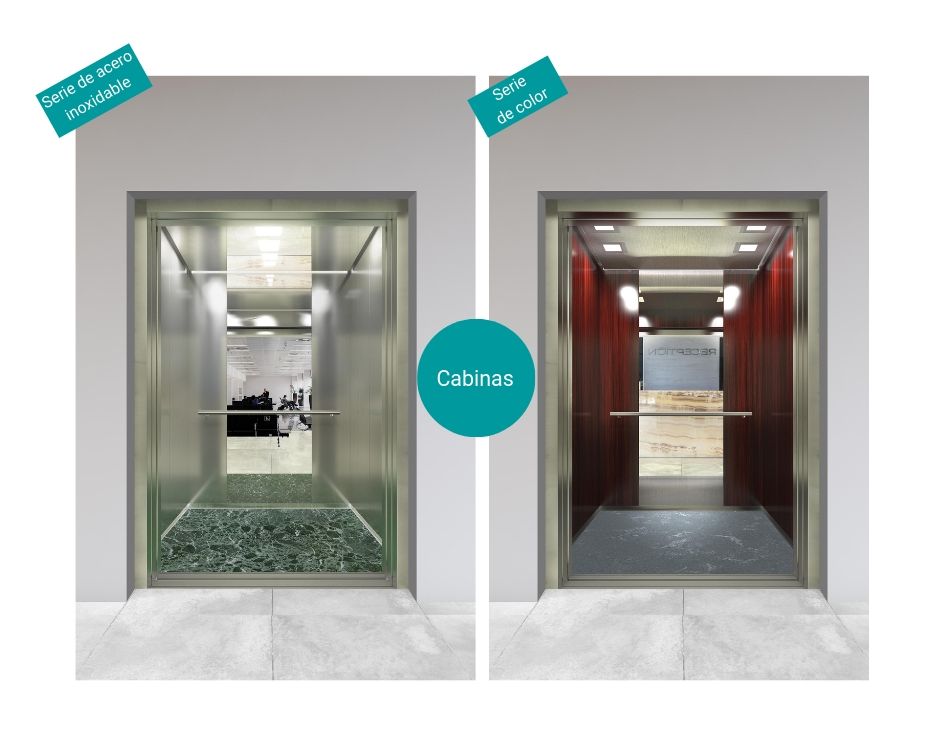

Cabinas



  • Serie de acero inoxidable
  • Serie de color
*Consulte el catálogo de cabinas Wittur MCS1 para más información.

Puertas








Augusta EVO










Fineline






         Hydra


*Consulte el catálogo de puertas Wittur para más información.

Accionamiento



Desplazamiento silencioso, rápido y cómodo


WSG-RF





Sistema Carga nominal Velocidad Suspensión Accionamiento* Conexión Diámetro de tracción
Onyx 1000 320 kg - 450 kg 1,0 ... 1,6 m/s 2:1 WSG RF.2 Plug & Play ø120 mm
Onyx 1000 630 kg 1,0 ... 1,6 m/s 2:1 WSG RF.2 Plug & Play ø120 mm
Onyx 1000 800 kg 1,0 ... 1,6 m/s 2:1 WSG RF.3 Plug & Play ø120 mm
Onyx 1000 1000 kg 1,0 ... 1,6 m/s 2:1 WSG RF.3 Plug & Play ø120 mm
Onyx 2000 1275 kg 1,0 ... 1,6 m/s 2:1 WSG MF.1 Plug & Play ø210 mm
Onyx 2000 1400 kg 1,0 ... 1,6 m/s 2:1 WSG MF.1 Plug & Play ø210 mm
Onyx 2000 1600 kg 1,0 ... 1,6 m/s 2:1 WSG MF.2 Plug & Play ø210 mm
Onyx 2000 2000 kg 1,0 ... 1,6 m/s 2:1 WSG MF.2 Plug & Play ø210 mm

*Serie de accionamiento Ziehl-Abegg también disponible.

Controlador


E-Pack Plus
  • Dimensiones compactas: control integrado con convertidor de frecuencia
  • Instalación rápida: armario eléctrico premontado con todos los componentes eléctricos
  • Apto para todo tipo de hueco: armario eléctrico de tamaño compacto o con un panel de servicio delante del marco de la puerta de piso y la unidad de potencia en la huida del hueco
  • Fácil de actualizar: el terminal de mano almacena todos los datos de la tarjeta SD integrada
  • Fácil de configurar: ajuste automático del motor, función de reconocimiento del hueco
  • Control remoto: conexión CAN-Bus entre el terminal de mano con pantalla TFT a color y el ascensor. No se requiere ordenador
  • 5 parámetros de confort preconfigurados: los 5 parámetros más importantes para una instalación rápida y segura
  • Acceso ininterrumpido a los manuales más recientes: acceso al firmware más actualizado desde el terminal de mano
  • Ventajas adicionales: parada de alta precisión, retracción con puerta de apertura, modo de ahorro de energía, renivelación, trayectos cortos, filtro EMC y bobina de corriente continua integrados, circuito de seguridad 230 VAC
  • Terminal de mano

Sistema de información del hueco

Sistema de información integral del hueco mediante ELGO o sistema de copia convencional del hueco con conmutadores magnéticos.


E-Pack Max
FST-2XT con sistema de seguridad S1



De un vistazo
  • Panel de control separado y convertidor de frecuencia
  • Coordinación óptima entre el accionamiento y el convertidor
  • Comunicación entre el convertidor de frecuencia y el panel de control a través de DCP
  • Acceso integral al panel de control y el convertidor de frecuencia mediante la transmisión de datos remota (opcional)
  • Proceso de aprendizaje más sencillo
  • Panel fácilmente ampliable con módulos o software

Sistema de seguridad S1​
  • Sustituye el sistema de información convencional y las funciones de seguridad mecánica
  • Menos gastos de material
  • Menos gastos de montaje
  • Operación y diagnóstico a través del menú de diagnóstico FST 2XT
  • Información del hueco mediante el sensor LIMAX 33 RED con cinta magnética ELGO y el sistema de seguridad S1
  •

COP-LOP: Serie Sky



La serie Sky es compatible con los controladores E-Pack Max y E-Pack Plus.



COP-LOP: Serie Ocean



La serie Ocean es compatible con los controladores E-Pack Max y E-Pack Plus.





Descripción del producto



Carga nominal kg 320 450 630 800 1000 1275 1400 1600 2000
Suspensión   2:1
Velocidad nominal m/s 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6 1 1,6
Altura máx. de recorrido m 45
Abierto   Optional
Anchura mín. del hueco mm Car Width + 500
Profundidad mín. del hueco   Car Depth + 65 + Door Package
Foso mm 1050
(≥400***)
1150
(≥880***)
1050
(≥400***)
1150
(≥880***)
1050
(≥400***)
1050
(≥880***)
1050
(≥400***)
1150
(≥880***)
1050
(≥400***)
1150
(≥880***)
1050
(≥850***)
1150
(≥950***)
1050
(≥850***)
1150
(≥950***)
1050
(≥850***)
1150
(≥950***)
1050
(≥850***)
1150
(≥950***)
Huida con protección mecánica mm +500**
(≥2500**)
+700** (≥2700**) +500**
(≥2500**)
+700**
(≥2700**)
+500**
(≥2500**)
+700**
(≥2700**)
+500**(≥2500**) +700**(≥2700**) +500**(≥2500**) +700**(≥2700**) KH/CH+700**(≥2700**) KH/CH+900**(≥2900**) KH/CH+700**(≥2700**) KH/CH+900**(≥2900**) KH/CH+700**(≥2700**) KH/CH+900**(≥2900**) KH/CH+700**(≥2700**) KH/CH+900**(≥2900**)
Huida sin protección mecánica mm KH/CH+
1200***
/KH/CH+
1600
KH/CH+
1400***
/KH/CH+
800
KH/CH+
1200***
/KH/CH+
1600
KH/CH+
1400*** /KH/CH+
1800
KH/CH+
1200*** /KH/CH+
1600
KH/CH+
1400*** /KH/CH+
1800
KH/CH+
1200***
/KH/CH+
1600
KH/CH+
1400***
/KH/CH+
1800
KH/CH+
1200***
/KH/CH+
1600
KH/CH+
1400***
/KH/CH+
1800
KH/CH+
1600
KH/CH+
1800
KH/CH+
1600
KH/CH+
1800
KH/CH+
1600
KH/CH+
1800
KH/CH+
1600
KH/CH+
1800
Anchura de puerta mm 700-900 700-1200 800-1400
1000-2000
Altura de puerta mm 2000-2300* 2000-2300*
2000-2500
Tipo de puerta   Augusta Evo / Hydra / Fineline
Anchura de cabina mm 750-1235 755-1475 755-2100 1100-2000 1200-2100 1300-2200
Profundidad de cabina mm 1050-1735 1125-1735 1125-2200 1250-2200 1230-2500 1450-2600 1450-2800
Altura interna de la cabina** mm 2000-2940
*En función del tipo de puerta.
**La huida hace siempre referencia a la altura de la cabina con iluminación directa en el techo. Si la iluminación pende de un techo colgante, hay que añadir 60 mm a efectos de cálculo.
***Posibilidad de pruebas individuales y desviaciones.
