Caratteristiche



320-2500 kg

1,0-3,0 m/s

160 m

Guidato centralmente

Serie* Wittur SF-MF-LF

Singolo o doppio accesso

Apertura telescopiche o centrali

Sistemi completi o kit meccanici

EN 81-20/EN 81-50/EN 81-21
EN 81-28/EN 81-70/EN 81-71

* Sono disponibili anche i motori Ziehl-Abegg

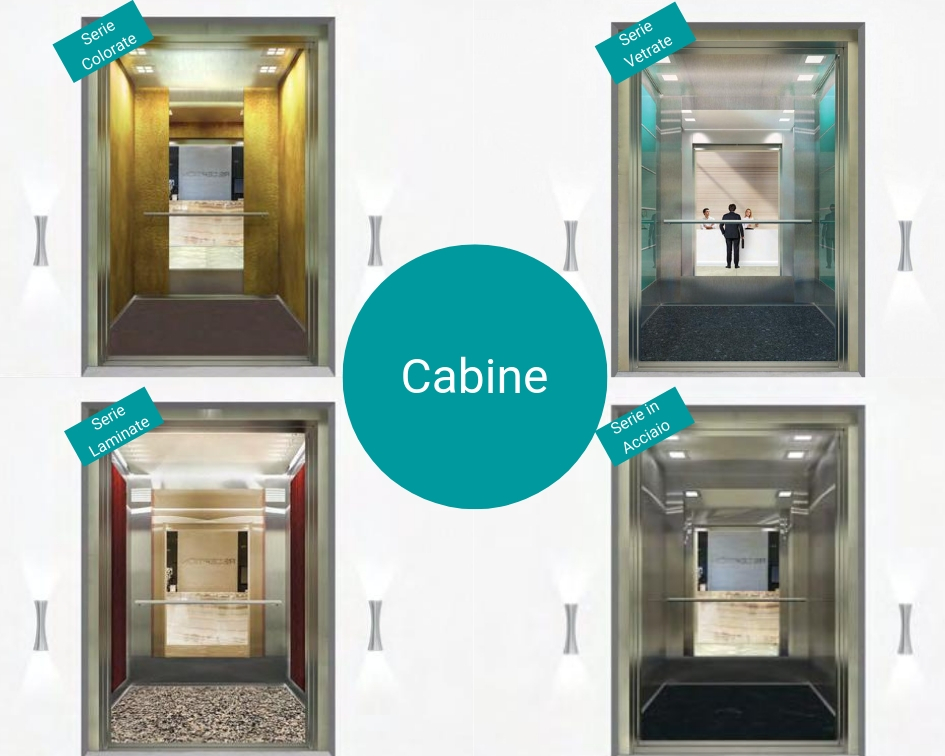

Cabine



  • Serie in Acciaio
  • Serie Colorate
  • Serie Laminate
  • Serie Vetrate
*Per maggiori dettagli fare riferimento al catalogo Cabine Wittur MCS1.

Cabine Speciali


Wittur offre diverse tipologie di cabine speciali, come le cabine panoramiche che possono essere installate in qualsiasi contesto e può essere personalizzata con molti tipi di finiture.

Per maggiori informazioni contattare LM Liftmaterial (info.lm.de@wittur.com)

  • Cabine Panoramiche

Wittur fornisce cabine panoramiche completamente trasparenti, facilmente adattabili sia ad ambienti tecnologici che ad ambienti raffinati e prestigiosi.

Finiture





*Per maggiori dettagli fare riferimento al catalogo Cabine Wittur MCS1.

Porte








 Augusta EVO





Core**





 Fineline





          Hydra






Pegasus





* Per maggiori dettagli fare riferimento al catalogo Porte Wittur.
** Disponibile solo in mercati selezionati (Turchia, Cina e India).

Motori gearless



Per una corsa tranquilla, veloce e confortevole

WSG-SF   WSG-MF   WSG-S3


Ascensore Carico nominale Sospensione Velocità nominale Motore* Connessione Diametro di trazione Potenza
W Line 320 320 kg 2:1 1,0 m/s WSG-SF 1 Plug & Play ø240 mm 2,3 kW
Terminal Box
W Line 400-500 400-450 kg 2:1 1,0 ... 1,6 m/s WSG-SF 2 Plug & Play  ø240 mm 3 ... 4,8 kW
Terminal Box
W Line 630 630 kg 2:1 1,0 ... 1,6 m/s  WSG-SF 3 / WSG-SF-S  Plug & Play ø240 mm 4 ... 6,4 kW
Terminal Box
2,0 m/s  WSG-SF 4  Plug & Play ø240 mm 11,3 kW
Terminal Box
W Line 800 800 kg 2:1 1,0 ... 1,6 m/s WSG-SF S Plug & Play ø240 mm 4,8 ... 7,74 kW
Terminal Box
2,0 m/s WSG-SF 4 Plug & Play ø240 mm 11,3 kW
Terminal Box
2,5 m/s WSG-S3.4 Terminal Box ø320 mm 28,1 kW
W Line 1000 1000 kg 2:1 1,0 ... 1,6 m/s WSG-SF 4 Plug & Play ø240 mm 5,7 ... 9,1 kW
Terminal Box
2,0 m/s WSG-MF 1 Plug & Play ø320 mm 17,5 kW
Terminal Box
2,5 ... 3,0 m/s WSG-S3.4 Terminal Box ø320 mm - ø400 mm  22,5 kW
W Line 1275 1275 kg 2:1 1,0 ... 1,6 m/s WSG-MF 2 Plug & Play ø320 mm 8,7 ... 14 kW
Terminal Box
2,0 m/s WSG-MF 3 Plug & Play ø320 mm 22,5 kW
Terminal Box
2,5 ... 3,0 m/s WSG-S3.4 Terminal Box ø400 mm 22,5 kW
W Line 1600 1600 kg 2:1 1,0 ... 2,0 m/s WSG-MF 3 Plug & Play ø320 mm 11,2 ... 22,5 kW
Terminal Box
2,5 ... 3,0 m/s WSG-S3.5 Terminal Box ø400 mm 30 ... 35,9 kW
W Line 2000 2000 kg 2:1 1,0 ... 2,5 m/s WSG-S3.6 Terminal Box ø400 mm 16,4 ... 41,3 kW
W Line 2500 2500 kg 2:1 1,0 ... 2,0 m/s WSG-S3.6 Terminal Box ø400 mm 16,4 ... 33 kW
* Sono disponibili anche i motori Ziehl-Abegg.

Regolatori


E-Pack Evo
  • Potenza: tra 4 kW e 22 kW
  • Silenziosità: funziona silenziosamente attraverso il suo sistema "Contactor-less system" (Safe Torque Off-STO)
  • Dimensioni compatte: quadro di manovra ed inverter integrati in un unico dispositivo
  • Design basato su DSP: miglior livello di comfort ed efficienza
  • Installazione veloce: sistema preclabato
  • Gruppo quadro di manovra: supporto fino ad 8 ascensori
  • Hardware: filtro RFI incorporato e bobina d'arresto
  • Interfacce: USB e Ethernet
  • Accesso remoto: accesso remoto via internet
  • Controllo di accesso: controllo accessi integrato e supporto per gli accessi VIP
  • TFT Hand Terminal: tastierino di configurazione con display TFT

E-Pack Plus
  • Dimensioni compatte: quadro di manovra ed inverter di frequenza integrato
  • Installazione veloce: armadio pre-configurato completo di tutti component elettrici
  • Adatto ad ogni vano: con dimensioni compatte dell´armadio elettrico o con pannello di servizio davanti al telaio della porta di piano
  • Aggiornamento facile: il dispositivo palmare di configurazione memorizza tutti i dati nella scheda SD
  • Impostazione facile: sintonizzazione automatia del motore, funzioni di apprendimento di vano
  • Dispositivo palmare di configurazione: collegamento Can-Bus tra dispositivo palmare con display TFT ed ascensore
  • 5 parametri di comfort preimpostati: i 5 parametri più importanti per una messa in servizio rapida e sicura
  • Avere sempre accesso ai manuali più recenti: tramite il dispositivo palmare di configurazione avrai sempre accesso all'ultimo firmware
  • Ulteriori vantaggi: elevata precisione di arresto, modalità di risparmio energetico, livellamento al piano, azionamento per piani ravvicinati, filtro EMC integrato, circuito di sicurezza 230 VAC.
  • Dispositivo palmare di configurazione

Sistema Informativo del vano

Sistema di informazione del vano ELGO o sistema convenzionale di copiatura del vano con interruttori a magnete.


E-Pack Max
FST-2XT con Sistema di Sicurezza S1

Caratteristiche
  • Quadro di manovra ed inverter di frequenza separati
  • Coordinamento ottimale tra il motore e l'inverter di frequenza
  • Comunicazione tra l'inverter di frequenza e il quadro di manovra via DCP
  • Accesso completo tra quadro di manovra e inverter di frequenza via trasmissione remota (Opzionale)
  • Facile processo di apprendimento automatico
  • Quadro di manovra facilmente espandibile con schede aggiuntive o software

Sistema di Sicurezza S1
  • Sostituisce il sistema d'informazione convenzionale e le funzioni di sicurezza meccanica
  • Costi dei materiali contenuti
  • Costi assemblaggio contenuti
  • Operazioni e diagnosi via display integrato Fst 2xt
  • Informazioni vano da sensore LIMAX 33 RED con nastro magnetico ELGO e sistema di sicurezza S1

COP-LOP: Wave Series



Wave Series sono compatibili con il quadro di manovra E-Pack Plus.

COP-LOP: Sky Series



Sky Series sono compatibili con il quadro di manovra E-Pack Max & E-Pack Plus.

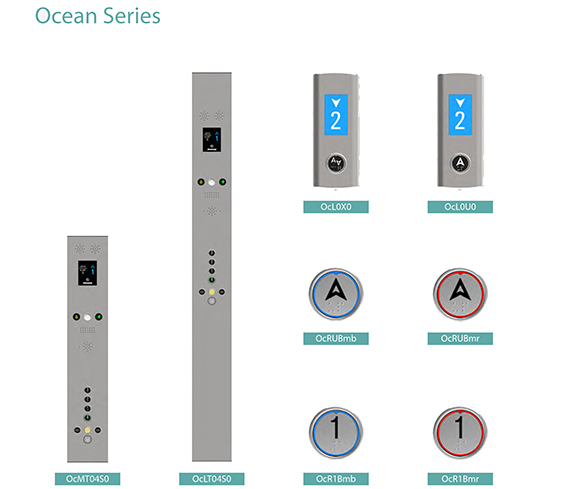

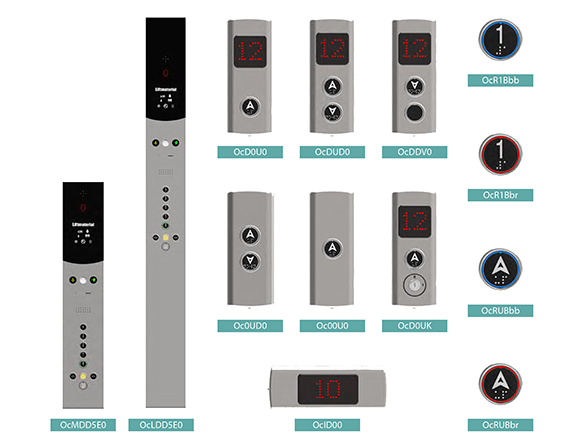

COP-LOP: Ocean Series



Ocean Series sono compatibili con il quadro di manovra E-Pack Max & E-Pack Plus.

COP-LOP: Sunset Series



Sunset Series sono compatibili con il quadro di manovra E-Pack Evo.

Panoramica di prodotto



Carico nominale kg 320 400 450 630 800 1000 1275 1600 2000 2500
Sospensione   2:1
Velocità nominale m/s 1,0 1,0 1,0 / 1,6 1,0 / 1,6 / 2,0 1,0 / 1,6 / 2,0 / 2,5 1,0 / 1,6 / 2,0 / 2,5 / 3,0 1,0 / 1,6 / 2,0 / 2,5 / 3,0 1,0 / 1,6 / 2,0 / 2,5 / 3,0 1,0 / 1,6 / 2,0 / 2,5 1,0 / 1,6 / 2,0
Peso di corsa max. m 30 30 30 / 60  30 / 60 / 90 30 / 60 / 90 / 120 30 / 60 / 90 / 120 30 / 60 / 90 / 120 / 160  30 / 90 / 60 / 120 / 160 30 / 60 / 90 / 120 30 / 60 / 90
Accessi opposti   Optional
Larghezza del vano min. mm CIW + 530 CIW + 535 CIW + 700
Profondità del vano min. mm CID + ESD + 82,5 + Door Package
Fossa standard min. mm 950 950 950 /1050 950 / 1050 / 1200 950 / 1050 / 1200 / 1550 950 / 1050 / 1200 / 1550 / 1820 950 / 1050 / 1200 / 1550 / 1820 950 / 1050 / 1200 / 1550 / 1820 1200 / 1300 / 1400 / 1550 1200 / 1300 / 1400
Standard gruppo di manovra min.* mm 3420 3420 3420 / 3590 3420 / 3590 / 3870 3420 / 3590 / 3870 / 4540 3420 / 3590 / 3870 / 4540 / 4810 3900 / 4050 / 4200 / 4640 / 4810 3970 / 4050 / 4200 / 4640 / 4810 4000 / 4160 / 4310 / 4640  4000 / 4160 / 4310
Fossa ridotta Min.** mm 500 / 900 950 / 1050
Gruppo di manovra ridotto min.** mm CIH + 750 (500 ****) / CIH + 900 CIH + 1450 / CIH + 1600 CIH + 1600 / CIH + 1750
Larghezza porte mm 700 - 1000 1000 - 1300
Altezza porte mm 2000 - 2600
Tipo di porte   Core / Augusta / Hydra / Pegasus / Fineline
Larghezza interna di cabina (CIW)*** mm 900 1100 1000 1100 1350 1100 1200 1400 1500 1800
Profondità interna di cabina (CID)*** mm 1000 1000 1250 1400 1400 2100 2300 2400 2700 2700
Altezza interna di cabina (CIH) mm 2000 - 3000
* Dimensioni valide per: CIH:2150 mm fino a 1000 kg, CIH:2250 mm da1275 kg a 2500 kg. Balustra di sicurezza con altezza 700 mm.
** Fosse e testate ridotte disponibili per velocità 1 m/s e 1,6 m/s con parapetto di cabina pieghevole (Testata ridotta). Catena di compensazione inclusiva per velocità 1,6 m/s.
*** Le misure di cabina CIW e CID sono in accordo con le portate. Misure differenti sono comunque disponibili.
**** Valore minimo assoluto con LIMAX-ELGO.
