Minimale drempelmaat voor modernisatie

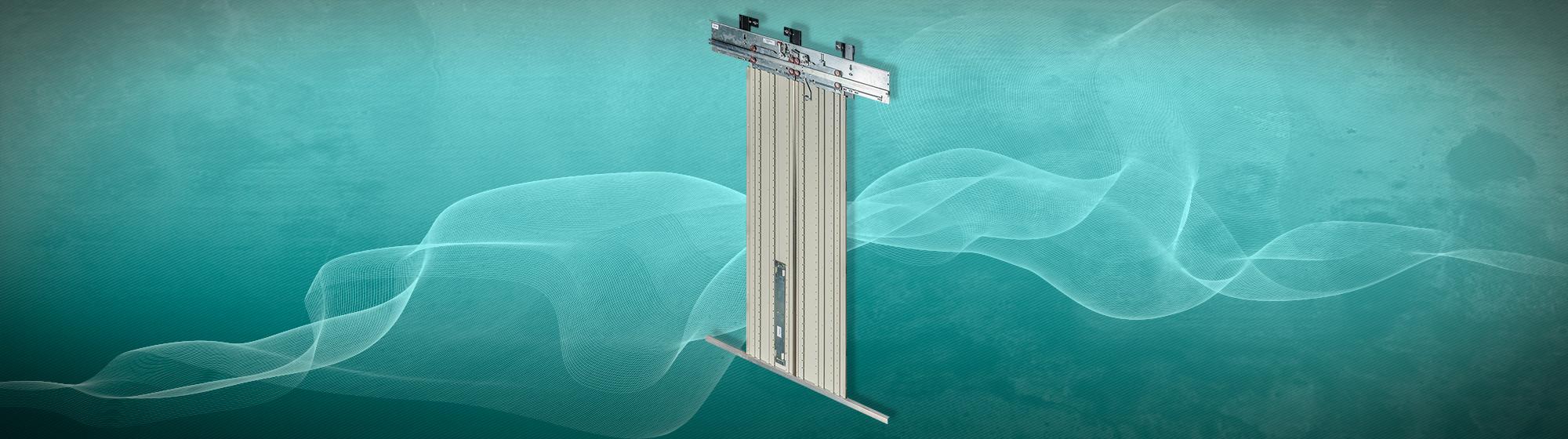

Fineline landing doors features an extremely compact footprint and has been designed to insert an automatic car door and an automatic landing door in a minimal depth. In the space where previously only an automatic car door could be installed, it is now possible to install an automatic car door and an automatic landing door.

Minimale drempelmaat voor modernisatie

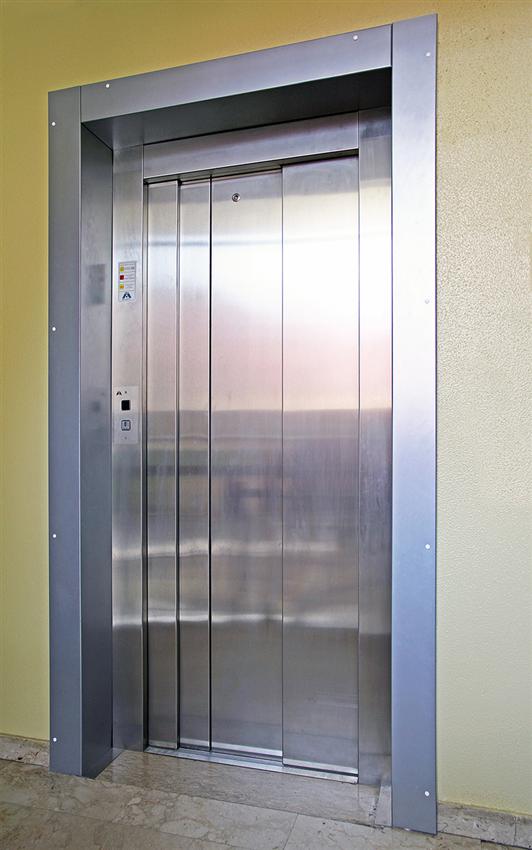

Fineline schachtdeur

De Fineline schachtdeur heeft een extreem compacte inbouwdiepte en is ontworpen om een automatische kooideur en een schachtdeur te kunnen monteren in een zeer beperkte ruimte.

De voordelen van Fineline zijn zeer relevant voor de modernisatie van bestaande liften. Op de plaats waar voorheen alleen een kooideur geplaatst was, is het nu mogelijk om een automatische kooideur en een schachtdeur te plaatsen.

Voordelen:

Zeer compact ontwerpt: kooideur + drempelspleet + schachtdeur = 115 mm
Met 2 panelen centraal openend is er een nog kleinere drempelmaat mogelijk: 85mm NEW!
Kan gebruikt worden als een complete deur (kooideur en schachtdeur) of worden gecombineerd met een bestaande draaideur.
Beschikbare optie: Venster in deurpaneel.
Ideaal voor modernisatie van bestaande liften.
Conform de 95/16/CE richtlijn, de EN81 en de EN81-80 (SNEL) norm, en de EN81-70 (toegankelijkheid) norm.

Uitvoeringen

Standaard schachtdeur: complete automatische schachtdeurmet of zonder kozijn, inclusief mechanisme conform de EN81, panelen in gegalvaniseerde staalplaat, standaard aluminium drempel, schopplaat 300 mm, standaard bevestigings beugels.

Afwerking panelen en kozijnen

Gegalvaniseerd staal
RVS 240
RVS leder motief D42
RVS karo D21
RVS linnen motief D25
RVS raute D22
RAL poedercoating

Configuratie

Code	Positie aandrijving	Serie	Deur type	Illustratie	Dagmaat min. (mm)	Dagmaat max. (mm)	deurhoogte min. (mm)	Deurhoogte max. (mm)
01-02/C		3212	01/C		600	900	1900	2100
11-12/L		3212	11/L		600	900	1900	2100
11-12/R		3212	11/R		600	900	1900	2100
4/AS-L		3212	4/AS-L		600	900	1900	2100
4/AS-R		3212	4/AS-R		600	900	1900	2100
4/S		3212	4/S		600	900	1900	2100
