Máquinas de tracção síncrona Gearless

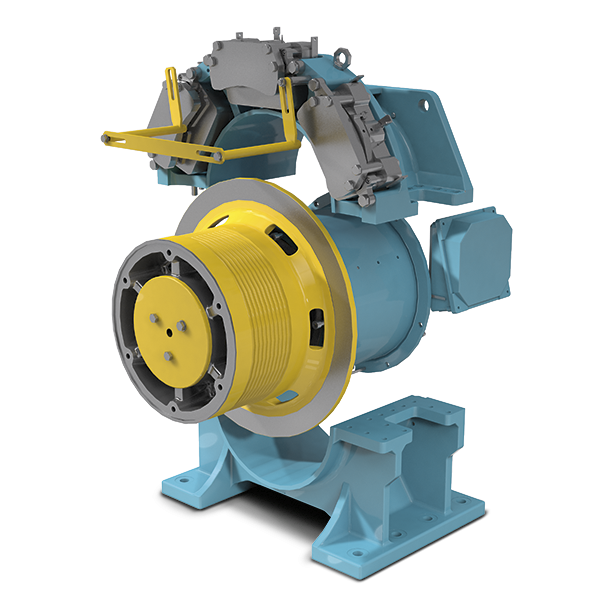

WGG-29

Patented split housing gearless for High-Rise mod; rope tension in all directions

1
2

Features

  • Para viagens rápidas com um excelente conforto (Suspensão 2:1 até 5m/s)
  • Pode ser fornecido parcialmente montado, largura máxima 800mm, peso máximo da maior peça 1500kg
  • Alta eficiência, consumo de energia reduzido, nível de ruído extremamente baixo
  • Construção sólida para cargas admissíveis no eixo FS na roda de tracção até 300kN
  • Sistema de travagem de segurança com libertação electromagnética, travões multipolares por mola
  • Contactos para controlo de travagem
  • Certificado tipo CE de acordo com a norma EN81-20/50, pode ser utilizado para a solução UCM
  • Roda de tracção intercambiável, bloqueio positivo com rotor, perfis de ranhura de acordo com o sistema de elevação
  • Motor síncrono, 22 pólos, com ímanes permanentes de alta eficiência, classe de isolamento 155 (F)
  • Ventilação com baixo ruído, controlo de temperatura, caixa de terminais
  • Dispositivos de medição compatíveis com Encoders
  • Grau de protecção IP23M/IP12S
  • Opções variáveis relativamente a parâmetros de tensão, velocidade, binário, sistema de medição e roda de tracção
  • Tensão nos cabos em todas as direcções

Content of Supply

  • Accionamento síncrono do elevador com sistema de travagem, roda de tracção, sistema de medição (Encoder)
  • Sistema de dois ou três travões (opção de acordo com a aplicação)
  • Tensão das cordas em todas as direcções
  • Binário de travagem seleccionável (opção / de acordo com a aplicação)
  • Sistema de evacuação mecânica (opção)
  • Tirante controlado remotamente para travão (opção)
  • Sistema de encoder seleccionável (opção)
  • Cabo de ligação para encoder, motor e travão (opção)
  • Cor seleccionável (opção)
  • Todos os documentos técnicos necessários para aprovação e manual detalhado de funcionamento
  • Execução UL/CSA (opção)
IndustrialOfficeHigh riseModernization



DOWNLOAD WITTUR DRIVES PORTFOLIO


Technical sheet



    WGG-29
Suspension 2:1 Rated Load up to [kg] 5.000
Rated Speed [m/s] 1,0 ... 5,0
Suspension 1:1 Rated Load up to [kg] 2.500
Rated Speed [m/s] 2,0 ... 10,0
Shaft load up to [kN] 300
Traction sheave diameter [mm] 650, (686), 750
EU Type examination certification EU-BD 1030
UL/CSA approved yes
Motor synchronous,
22 poles
Dimension (approx.) [mm] 1154 x 1190 x 1394
Weight (approx.) [kg] 2.780 ... 3.000
