Kenmerken



 180-630 kg

 1,0 m/s

 30 m

 Rugzak

 E27L

 90°, 180°, 270° toegang of 3 toegangen*

 Zijdelings of centraal openend

Compleet systeem of mechanische kit

 EN 81-20/EN 81-50/EN 81-21
 EN 81-28/EN 81-70
* Voor bijzondere toepassingen

Liftkooien



  • Roestvrij stalen serie
  • Gekleurde serie
  • Laminaat serie
  • Glas serie
* Meer informatie vindt u in de Wittur MCS1 catalogus.

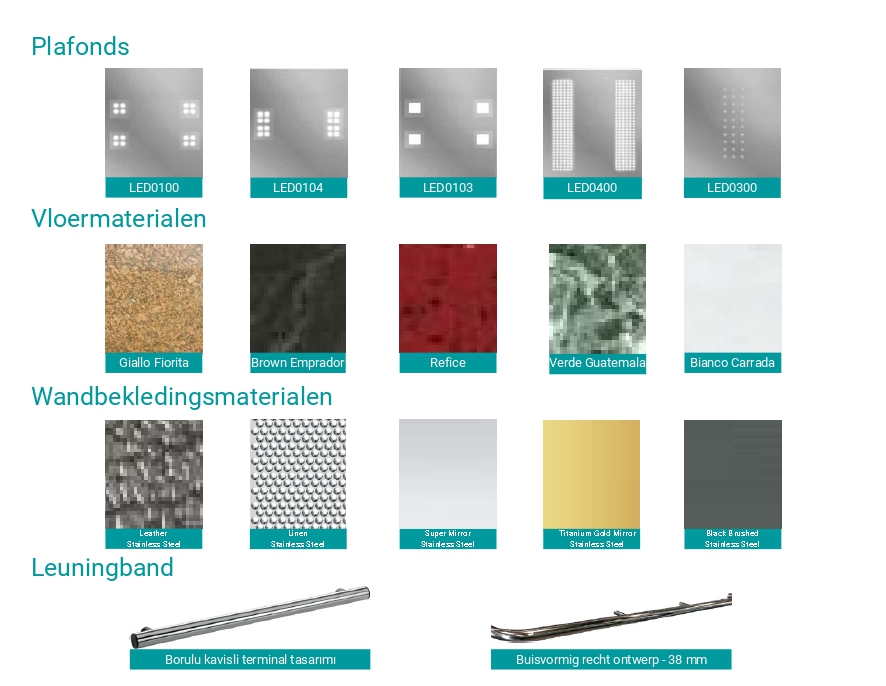

Afwerkingen





*Meer informatie vindt u in de Wittur MCS1 liftkooien catalogus.

Deuren








 Augusta EVO










Core**










Eco Bus










Fineline





          Hydra

* Please refer to Wittur Door Catalogue for further details.
** Available only in selected markets (Turkey, China and India).

Aandrijvingen



Rustig, snel en comfortabel

  E27L




Systeem Nominale belasting Nominale snelheid Ophanging Aandrijvingen* Aansluitingen Kabeldiameter
W Line EQ 375 180-375* kg 1,0 m/s 1:1 E27L Terminal Box ø180 mm
W Line EQ 630 375*-630 kg 1,0 m/s 2:1 E27L Terminal Box ø180 mm

* De ophanging is afhankelijk van de nominale belasting.

Besturing



E-Pack Evo
  • Vermogensbereik: Van 4 kW tot 22 kW
  • Stil: werkt geluidsarm door contactloos werkend systeem (Safe Torque Off - STO)
  • Op DSP gebaseerd design: maximaal comfort en efficiëntie
  • Snelle montage: reeds ingerichte schakelkast inclusief alle elektronische componenten
  • Aansturing van groepen: voor groepen van tot wel 8 liften
  • Hardware: ingebouwd RFI-filter en netsmoorspoel
  • Interfaces: USB en ethernet
  • Toegang op afstand: toegang op afstand via internet
  • Toegangscontrole: geïntegreerde toegangscontrole en mogelijkheid van VIP-toegang
  • TFT Hand Terminal
  • Eenvoudige updates: de handterminal slaat alle gegevens op op de geïntegreerde SD kaart

E-Pack Plus
  • Compact design: liftaansturing en frequentieomvormer in één huis
  • Snelle montage: reeds ingerichte schakelkast inclusief alle elektronische componenten
  • Past in elke schacht: compacte standaard schakelkast of in de deurlijst aangebrachte schakelkast en vermogensgedeelte in de schachtkop
  • Eenvoudige updates: de handterminal slaat alle gegevens op op de geïntegreerde SD kaart
  • Eenvoudige instelling: auto tuning, schacht-leerrit
  • Afstandsbediening: handterminal met TFT-kleurendisplay, aangesloten via CAN-bus. Installatie zonder PC mogelijk
  • 5 vooringestelde comfort instellingen: de 5 belangrijkste instellingen voor een snelle installatie
  • Op elk moment toegang tot de meest recente handleidingen: de toegang tot de firmware gebeurt via de handterminal
  • Verdere voordelen: zeer nauwkeurig stoppen, direct binnenrijden, energiebesparende modus, terughalen, korte etageritten, intern ontstoorfilter, interne gelijkstroom smoorspoel, 230 VAC veiligheidskringspanning
  • Handterminal


Schacht informatiesysteem
Absolute reproductie van de schacht door ELGO of conventioneel met magneetschakelaars.


E-Pack Max
FST-2XT met S1 Safety System

In één oogopslag
  • Aparte besturingsprintplaat en frequentieomvormer
  • Optimale coördinatie tussen aandrijving en omvormer
  • Communicatie tussen frequentieomvormer en besturingsprintplaat via DCP
  • Volledige toegang tot besturingsprintplaat en frequentieomvormer via gegevensoverdracht op afstand (optioneel)
  • Vereenvoudigde schacht leerritten
  • Moeiteloze uitbreiding door modules of software

S1 Safety System​
  • Vervangt conventionele reproductie van de schacht en mechanische eindschakelaars
  • Lagere materiaalkosten
  • Lagere montagekosten
  • Bediening en diagnose via FST-2XT diagnose menu’s en zelftesten
  • Reproductie van de schacht door LIMAX 33 RED sensor met ELGO magneetband en S1 Safety System

COP-LOP: Moon Series



MoonSeries


COP-LOP: Ocean Series



Ocean Series


COP-LOP: Sunset Series



Sunset Series

Productoverzicht



Nominale belasting kg 180 225 320 375(1) 375(1) 450 525 630
Ophanging   1:1 2:1
Nominale snelheid m/s 1,0
Max. transporthoogte m 30
Max. stopplaatsen   10
Toegangen   90°/180°/270°/3 Way Entrances
Schachtbreedte mm CIW + 370(2)/CIW+460(3)
/CIW+125(4)
CIW+370(2)/CIW+495(3)
/CIW+125(4)
Schachtdiepte mm CID+ESD+62,5+Door Package(2)(3)/
CID+ESD+310&400&435+Door Package(4)
Min. schachtput mm 1020 [920](5)
Min. schachtkop mm 3385 min./CIH+1285
Min. gereduceeerde schachtput mm 340 370
Min. schachtkop mm 2600&2900/CIH+600 & CIH+900(6) 2600/CIH+600
Deurbreedte mm 600-1000
Deurhoogte mm 2000-2100
Deurtype   Hydra/Augusta Evo/Eco Bus/Fineline/Core
Binnenwerkse breedte
en diepte liftkooi binnen
mm 700-850 700-1100 700-1400 700-1550 800-1450 800-1600 800-1800 800-2000
Binnenwerkse hoogte liftkooi mm 2000-2300

(1) De ophanging is afhankelijk van de nominale belasting.
(2) L-frame zijdelings en standaard schachtkop (van schachtwand tot wand liftkooi: 310 mm).
(3) L-frame zijdelings en gereduceerde schachtkop (van schachtwand tot wand liftkooi: 400 mm voor 1:1 & 435 mm voor 2:1).
(4) L-frame achter en ophanging 1:1 en 1:2.
(5) Beschermruimte met telescoop spoiler.
(6) Afhankelijk van de speermaat (STM).
